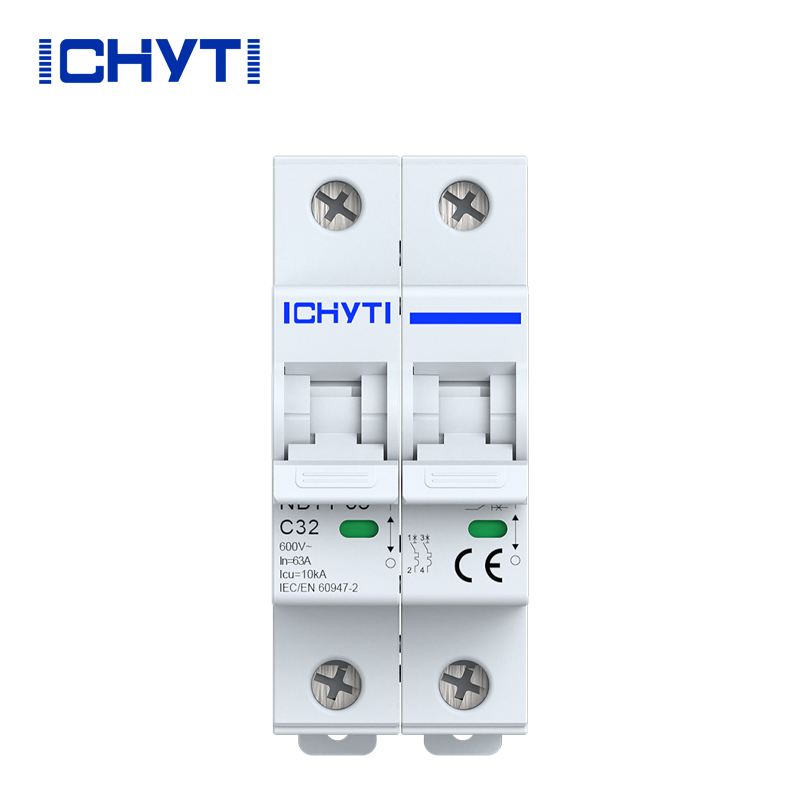

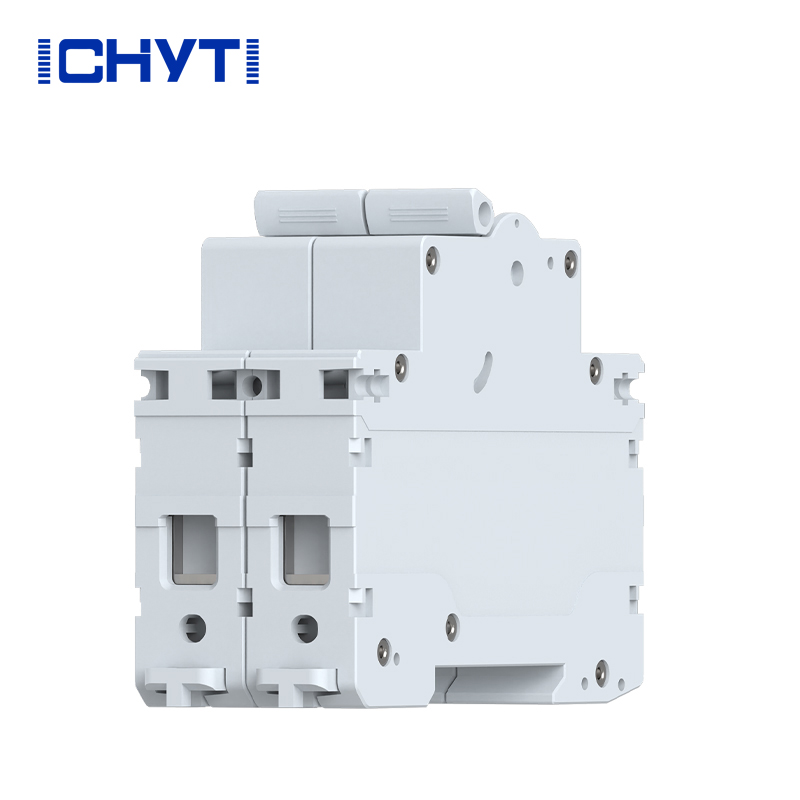

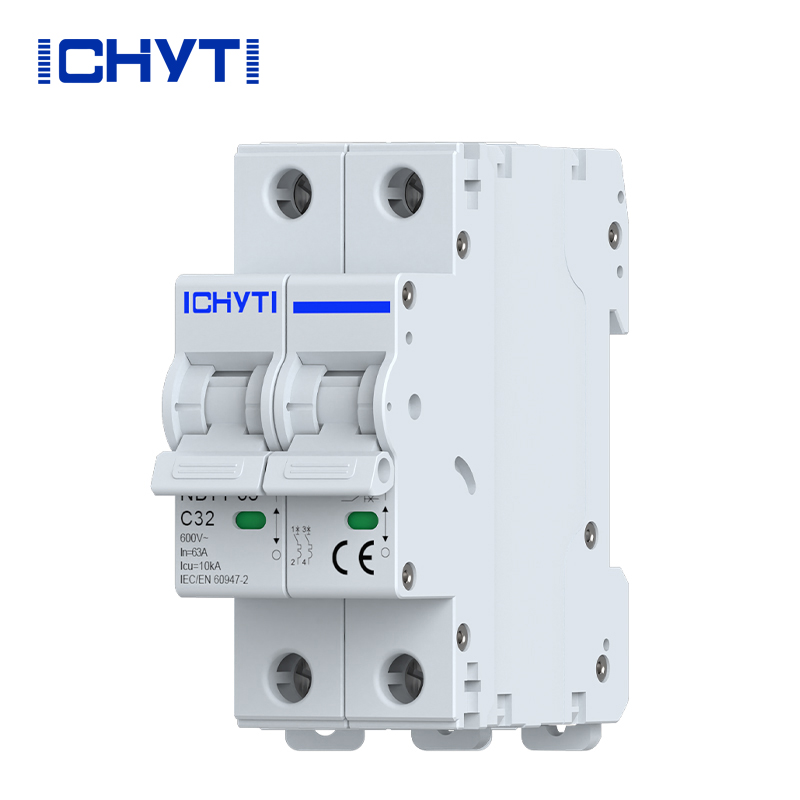

PV DC jistič

ICHYTI Nejnovější pv stejnosměrný jistič Made in China nemá schopnost spínat rychlostní stupně se zátěží, zatímco stejnosměrné jističe jsou vhodné pro situace, kde nejsou požadavky na napětí vysoké a není nutné časté seřizování, jako jsou světelné obvody a domácí spotřebiče.

Odeslat dotaz Stáhnout PDF

Popis výrobku

Tento pv DC jistič China ICHYTI na skladě je vhodný pro ochranu proti přetížení a zkratu na DC systémech a je vhodný pro DC zařízení a elektrická zařízení se jmenovitými proudy pod 63A a jmenovitým napětím 300V, 600V a 1000V. Tento produkt je široce používán v různých oblastech, jako je energetika, pošta, doprava, těžba a podniky, a splňuje normy IEC60898-1 a GB140482. Ve srovnání s podobnými produkty má tento produkt nejvyšší jmenovité napětí.

ICHYTI pv dc jistič Parametr (Specifikace)

Model produktu		NBL7-63
Pól		1P	2P	4P
Rámový proud		63A
Jmenovitý proud	v	6, 10, 16, 20, 25, 32, 40, 50z63A
Jmenovité pracovní napětí	Ue (DC)	300V	500/600/1000V	1000V
Jmenovité izolační napětí	Ui	1200V
Jmenovité impulzní výdržné napětí	Uimp	6 kV
Breaking Capacity	leu	6 KA
Vypínací charakteristika		C
Typ vypnutí		Tepelné magnetické
Elektrická životnost	Aktuální	500 cyklů (63A rám)
	Standard	300 cyklů
Mechanický život	Aktuální	10000 cyklů (63A rám)
	Standard	9700 cyklů
Kategorie přepětí		III
Stupeň znečištění		3
Ochrana proti vniknutí		IP40 Kabelový port IP20
Odolnost proti vlhkosti a teplu		třída 2
Kapacita terminálu		2,5 x 35 mm2
Utahovací moment Svorek		2,0 3,5Nm
Teplota okolí		-30âã+70â
Skladovací teplota		-40âã+85â
Způsob instalace		RÁMUS
Standard		IEC60947-2

ICHYTI jistič pv dc Funkce

◉ Díky přednímu hornímu provedení je ovládání rukojeti pohodlnější a bezpečnější;

◉ Mechanická životnost přesahuje 20 000 krát, což zajišťuje dlouhodobé používání;

◉ Vyhovují normám GBT140482, IEC60947-2, environmentálním požadavkům EU RoHS a certifikacím CCC a CE;

◉ Vhodné pro stejnosměrné systémy, zejména komunikační a fotovoltaické systémy.

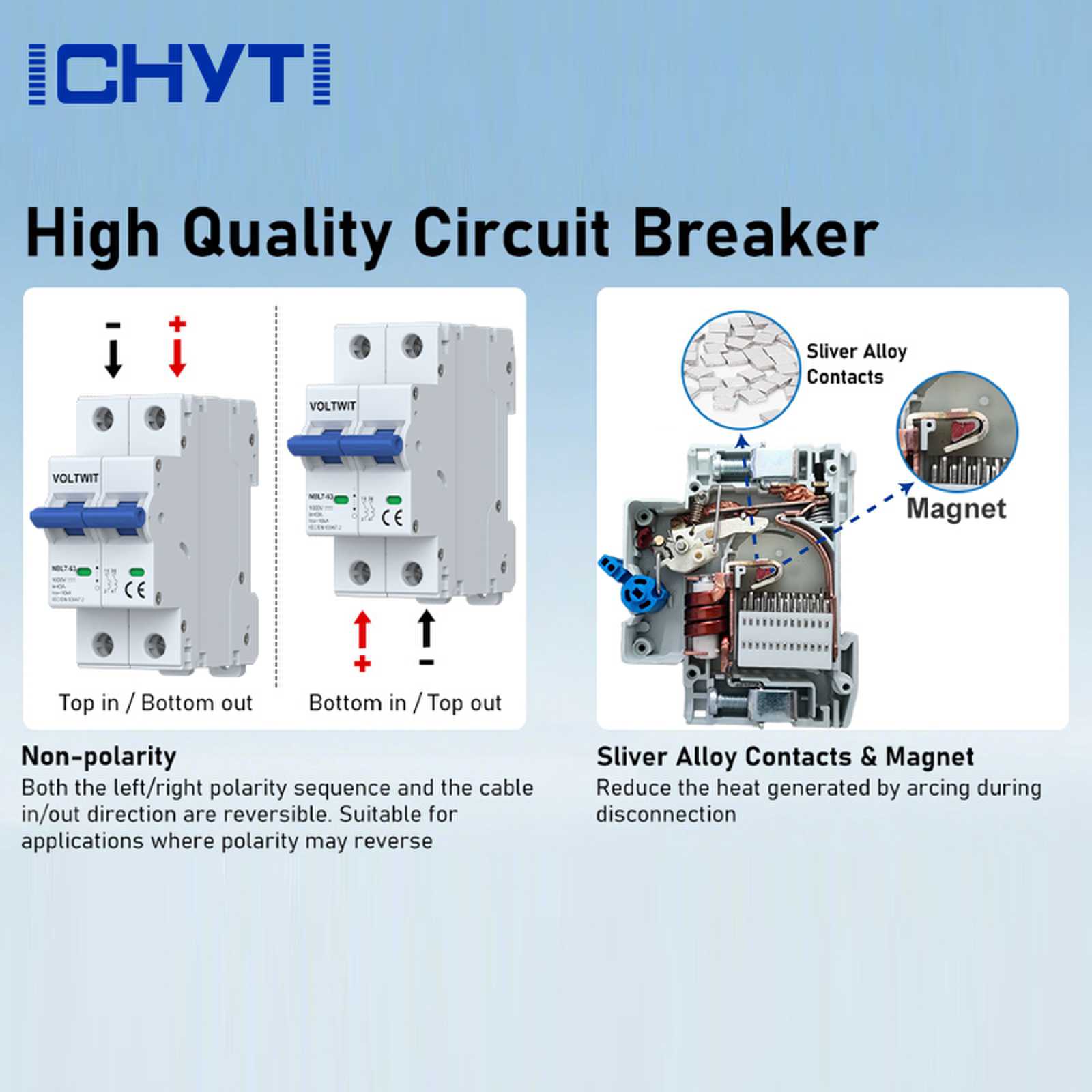

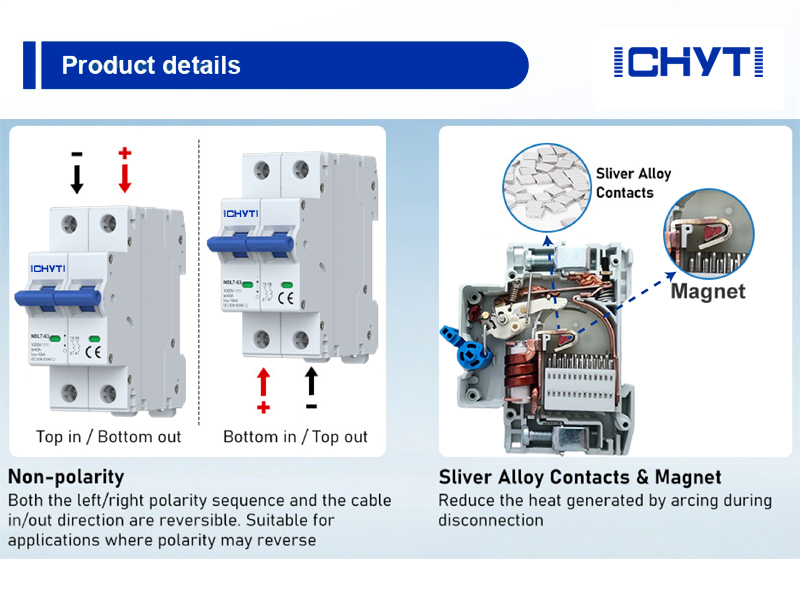

ICHYTI jistič pv dc Podrobnosti

ICHYTI pv dc jistič Potíže s vývojem

Vývoj jističe pv DC čelí dvěma hlavním problémům. Za prvé, stejnosměrný systémový proud přirozeně neprochází nulou, takže vyspělou technologii zhášení oblouku nelze použít jako AC jističe; Za druhé, ve stejnosměrném systému je velké množství indukčních součástí, které ukládají velké množství energie, což zvyšuje obtížnost přerušení stejnosměrných poruchových proudů.
