DC Jističe Pro Solární Panely

ICHYTI je velký stejnosměrný vypínač pro výrobce a dodavatele solárních panelů v Číně. Již mnoho let se specializujeme na solární elektrické komponenty. Naše výrobky mají dobrou cenovou výhodu a pokrývají většinu evropských trhů. Těšíme se, že se staneme vaším dlouhodobým partnerem v Číně.

Odeslat dotaz Stáhnout PDF

Popis výrobku

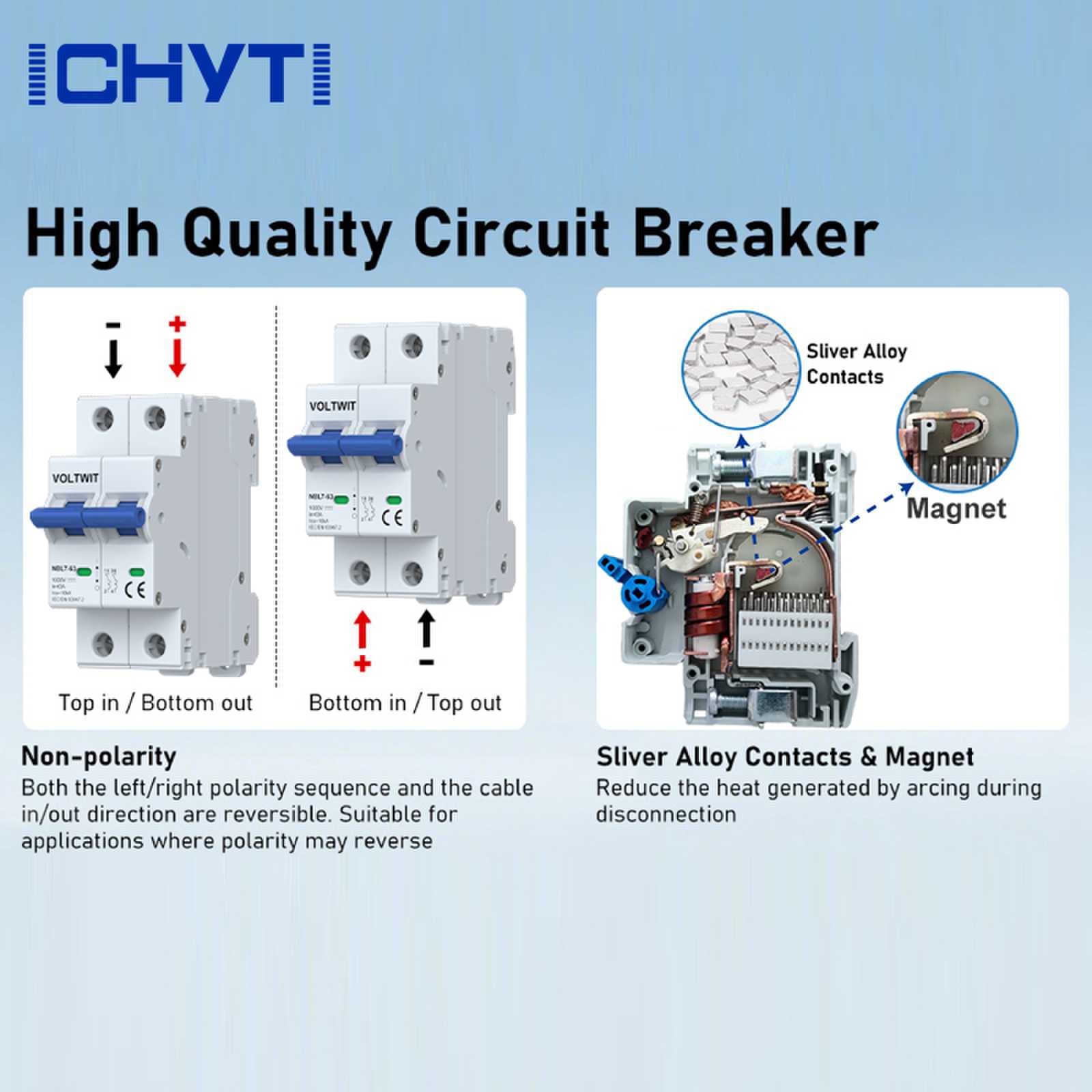

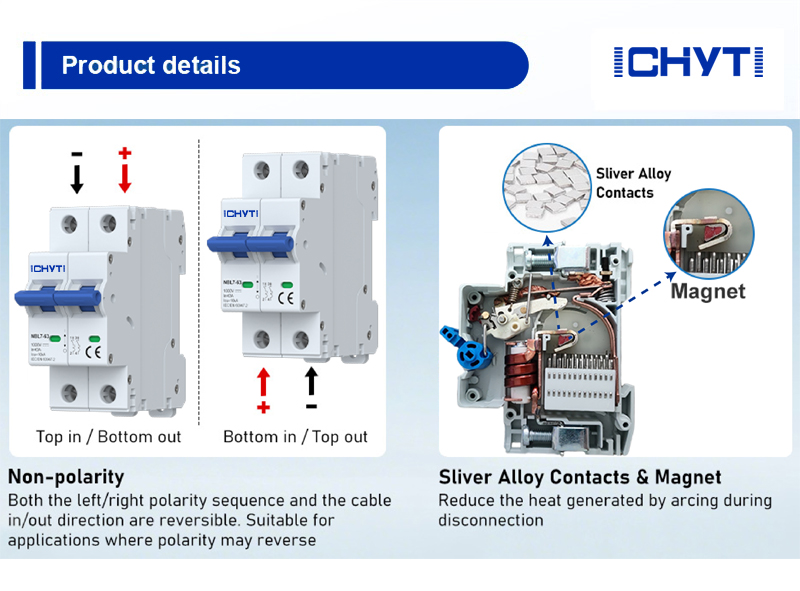

Stejnosměrné jističe pro solární panely čínského výrobce ICHYTI se skládají z komponentů, jako je plášť, ovládací mechanismus, tepelná ochrana proti přetížení, elektromagnetické vypínání, kontaktní systém a obloukový systém. Jeho jedinečná konstrukce může zajistit funkce ochrany proti přetížení a zkratu. Navíc přidání silného obloukového systému s permanentními magnety dále zlepšuje zkratovou schopnost produktu a dosahuje úrovně 6KA.

ICHYTI stejnosměrné jističe pro solární panely Parametr (Specifikace)

Model produktu		NBL7-63
Pól		1P	2P	4P
Rámový proud		63A
Jmenovitý proud	v	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Jmenovité pracovní napětí	Ue (DC)	300V	500/600/1000V	1000V
Jmenovité izolační napětí	Ui	1200V
Jmenovité impulzní výdržné napětí	Uimp	6 kV
Breaking Capacity	leu	6KA
Vypínací charakteristika		C
Typ vypnutí		Tepelné magnetické
Elektrická životnost	Aktuální	500 cyklů (63A rám)
	Standard	300 cyklů
Mechanický život	Aktuální	10000 cyklů (63A rám)
	Standard	9700 cyklů
Kategorie přepětí		III
Stupeň znečištění		3
Ochrana proti vniknutí		IP40 Kabelový port IP20
Odolnost proti vlhkosti a teplu		třída 2
Kapacita terminálu		2,5 x 35 mm2
Utahovací moment Svorek		2,0â 3,5 Nm
Teplota okolí		-30~+70°C
Skladovací teplota		-40â~+85â
Způsob instalace		RÁMUS
Standard		IEC60947-2

Stejnosměrné jističe ICHYTI pro solární panely Vlastnosti

◉ Při zapojení je nutné dávat pozor na kladný a záporný pól zdroje. Napájecí zdroj musí vstupovat shora a vycházet zespodu kvůli konstrukčním charakteristikám vstupu napájecího zdroje;

◉ Snadná instalace, která může ušetřit kabely;

◉ Může být použit k ochraně odporových a indukčních zátěží s nízkým zapínacím proudem, s účinností ochrany 5-10In;

◉ Vhodné pro rodiny, kanceláře, stavebnictví a průmyslové obory.

DC jističe ICHYTI pro solární panely Podrobnosti

◉ Vizuální červená a zelená indikace: Stav spínače, jasný na první pohled.

◉ Dvojitě zesílená rukojeť: Zároveň může zvýšit plnost a komfort ovládání.

◉ Materiál zpomalující hoření PC: skořepina zpomalující hoření PC, s vysokou teplotní odolností, bez deformace, krásný a hladký vzhled, není snadné se nosit, dobrý výkon proti stárnutí.

◉ Konstrukce horního chlazení: Efektivní odvod tepla, snížení závady způsobené přehřátím jističe.
