Vodotěsné solární konektory
  • Vodotěsné solární konektoryVodotěsné solární konektory

Vodotěsné solární konektory

CHYT je profesionální výrobci a dodavatelé vodotěsných solárních konektorů v Číně, můžete si být jisti velkoobchodními a přizpůsobenými vodotěsnými solárními konektory z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Odeslat dotaz

Popis výrobku


CHYT jako profesionální vysoce kvalitní výrobce vodotěsných solárních konektorů si můžete být jisti, že si zakoupíte vodotěsné solární konektory z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání. Konektory jsou navrženy pro připojení solárních panelů k dalším komponentům v solárním energetickém systému. Vytvářejí bezpečné spojení odolné proti povětrnostním vlivům, které umožňuje přenos elektrické energie mezi panely a zbytkem systému. Díky vodotěsnému utěsnění a odolným materiálům zajišťují konektory, že systém zůstane spolehlivý a účinný i v náročných podmínkách.


Tyto konektory jsou ideální pro každého, kdo chce vytvořit nebo udržovat solární energetický systém. Jsou zvláště užitečné pro ty, kteří žijí v oblastech s častým deštěm nebo vlhkostí, kde se tradiční konektory mohou časem poškodit. Použitím vodotěsných solárních konektorů můžete zajistit, že vaše solární panely zůstanou připojené a funkční po mnoho let.



Kabelové konektory solárních panelů ICHYTI Parametr (Specifikace)

Systém konektorů

Φ4 mm

Jmenovité napětí

1500V DC(IEC)1 1000V/ 1500V DC(UL)2

Jmenovitý proud

17A (1,5 mm2)

22A (2,5 mm2, 14AWG)

30A (4mm2,6mm2,12AWG,10AWG)

Zkušební napětí

6kV (50Hzz1min)

Rozsah okolních teplot

-40 ℃~ + 90 ℃ (IEC) -40 ℃-+75 ℃ (UL)

Horní mezní teplota

+105 ℃ (IEC)

Kontaktní materiál

Měděné, pocínované

Izolační materiál

PC/PV

Stupeň ochrany, spárovaný

IP67

nepářený

IP2X

Kontaktní odpor konektorů

0,5 mQ

Třída plamene

UL94-VO

Bezpečnostní třída

II

Uzamykací systém

Snap-in

Test solnou mlhou, stupeň závažnosti 5

IEC60068-2-52



Kabelové konektory solárních panelů ICHYTI Výkonový požadavek

 Fotovoltaické konektory by měly mít dobrou vodivost a přechodový odpor by neměl překročit 0,35 miliohmů.
 Pro zajištění bezpečnosti součástí solárních článků je nutné mít dostatečný bezpečnostní výkon. Prostředí a klima, ve kterém se zařízení solární energie používá, může být někdy extrémně drsné, takže musí mít vodotěsné, vysokoteplotní, antikorozní, vysoce izolační a další výkon a úroveň ochrany by měla dosáhnout IP68.
 Konstrukce solárního konektoru by měla být pevná a spolehlivá a správně zasunuté konektory typu samec a samice by měly mít spojovací sílu nejméně 80 N. Pro připojení 4mm ² Konektor MC4 kabelu by neměl překročit horní mezní teplotu 105 stupňů Celsia při přenášení proudu 39A. Konektor MC4/H4 je jednožilový konektor s konektory samec a samice, který má mnoho výhod, jako je dobré utěsnění, pohodlné vkládání a snadná údržba a opravy.

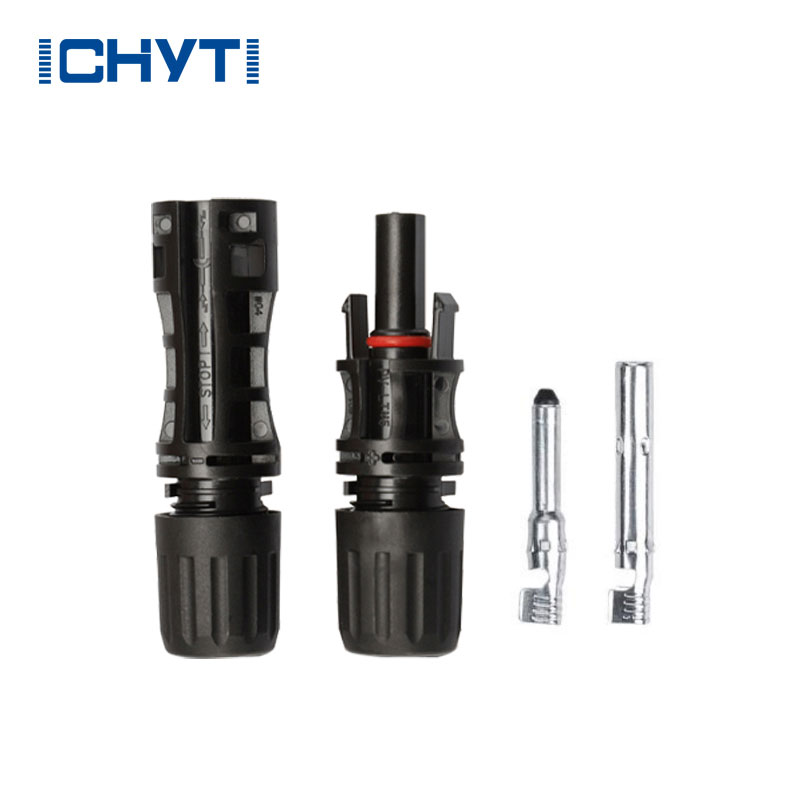

Kabelové konektory solárního panelu ICHYTI Podrobnosti



Kabelové konektory solárních panelů ICHYTI Rozměry a zapojení




Kabelové konektory solárních panelů ICHYTI Bezpečnostní opatření pro instalaci

Při výběru zástrčky je třeba věnovat pozornost kvalitě produktu, včetně souladu s velikostí vnitřního kovového vodiče, tloušťkou materiálu, elasticitou a povlakem, které splňují schopnost přenášet velké proudy a mají dobrý kontakt. Plast pláště zástrčky by měl zajistit hladký povrch bez prasklin a rozhraní by mělo být dobře utěsněno. Při instalaci komponentních konektorů je nutné se vyvarovat vystavení slunečnímu záření a dešti, aby nedocházelo ke stárnutí konektorů, korozi vnitřních konektorů a kabelů, zvýšení přechodového odporu a dokonce vznícení, což vede ke snížení účinnosti systému nebo požáru. nehody.


Proces instalace a krimpování fotovoltaických konektorů je nanejvýš důležitý a měly by být použity profesionální krimpovací nástroje. Před výstavbou fotovoltaických elektráren by měl příslušný personál inženýrské instalace projít školením o krimpovacích operacích.
