Konektory kabelů solárních panelů
  • Konektory kabelů solárních panelůKonektory kabelů solárních panelů
  • Konektory kabelů solárních panelůKonektory kabelů solárních panelů
  • Konektory kabelů solárních panelůKonektory kabelů solárních panelů
  • Konektory kabelů solárních panelůKonektory kabelů solárních panelů

Konektory kabelů solárních panelů

ICHYTI je profesionální výrobce a dodavatel kabelových konektorů solárních panelů v Číně, který vám poskytuje cenově dostupné a vysoce kvalitní kabelové konektory solárních panelů. Pokud hledáte cenově nejvýhodnější kabelové konektory solárních panelů, okamžitě nás kontaktujte! Naše nabídka produktů je dostatečná pro uspokojení potřeb našich zákazníků. Poskytujeme také služby OEM, abychom vyhověli vašim speciálním potřebám. Mezi naše přednosti patří rychlé dodání, konkurenceschopné ceny, vysoká kvalita a dlouhodobý zákaznický servis. Vítejte na konzultaci s námi!

Odeslat dotaz    Stáhnout PDF

Popis výrobku

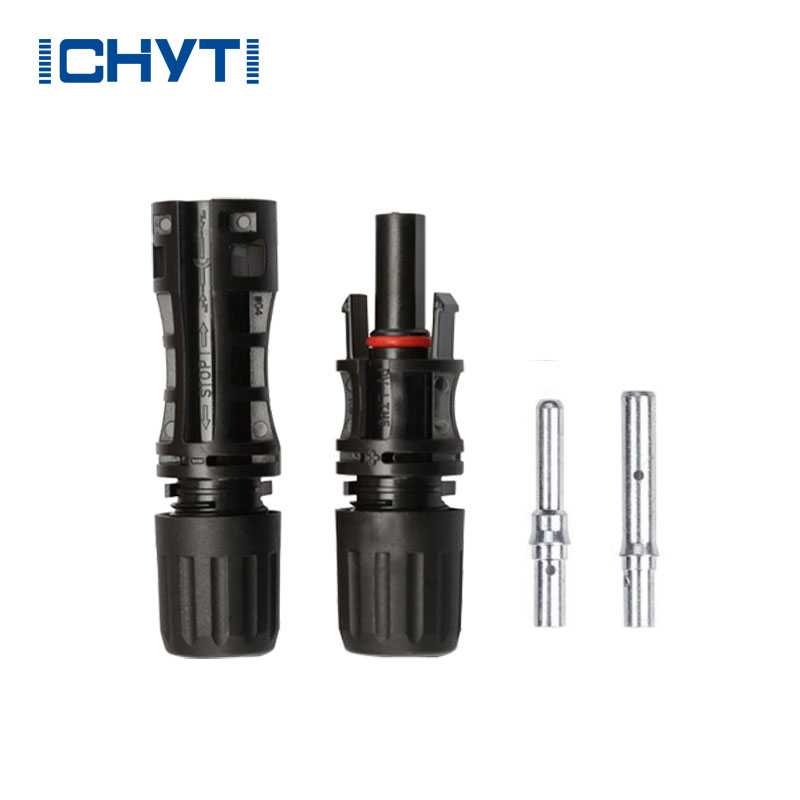

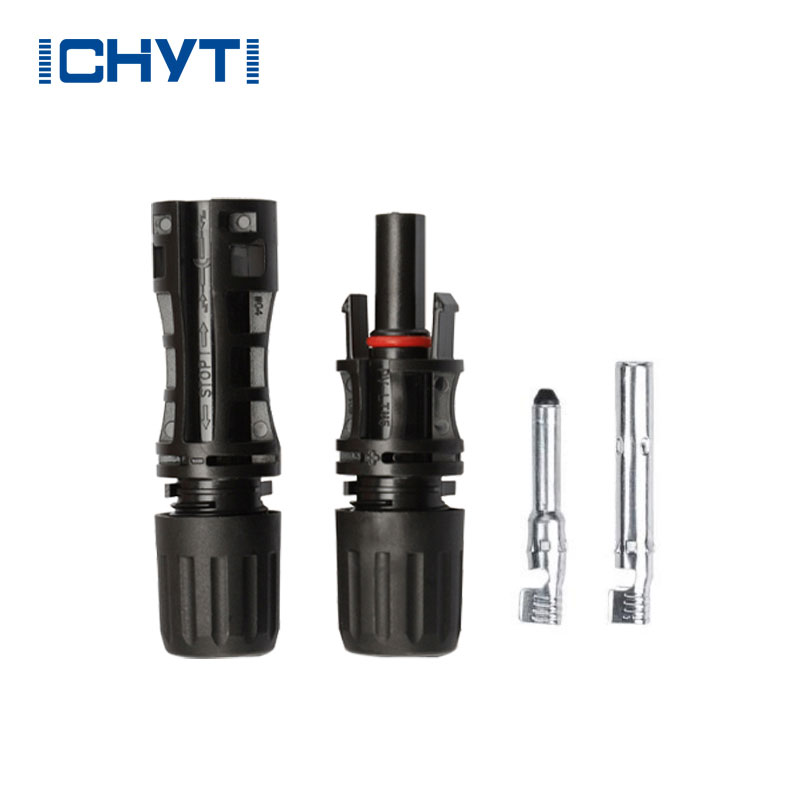

Čína Dodavatelé Kabelové konektory solárních panelů ICHYTI Made in China se plně přizpůsobily potřebám zákazníka pro 1500V fotovoltaické systémy. konektory kabelu solárního panelu se dělí na dvě části: konec vedení a konec desky a to, co obvykle označujeme jako konektory kabelu solárního panelu, se vztahuje na konektory konce vedení. Skládá se ze dvou částí: kovových částí a izolačních částí. MC znamená Multi Contact, zatímco 4 představuje velikost průměru kovového jádra.


Kabelové konektory solárních panelů ICHYTI Parametr (Specifikace)

Systém konektorů

Φ4 mm

Jmenovité napětí

1500V DC(IEC)1 1000V/ 1500V DC(UL)2

Jmenovitý proud

17A (1,5 mm2)

22A (2,5 mm2, 14AWG)

30A (4mm2,6mm2,12AWG,10AWG)

Zkušební napětí

6kV (50Hzz1min)

Rozsah okolních teplot

-40â~ + 90â (IEC) -40â-+75â (UL)

Horní mezní teplota

+105â (IEC)

Kontaktní materiál

Měděné, pocínované

Izolační materiál

PC/PV

Stupeň ochrany, spárovaný

IP67

nepářený

IP2X

Kontaktní odpor konektorů

0,5 mQ

Třída plamene

UL94-VO

Bezpečnostní třída

II

Uzamykací systém

Snap-in

Test solnou mlhou, stupeň závažnosti 5

IEC60068-2-52



Kabelové konektory solárních panelů ICHYTI Výkonový požadavek

 Fotovoltaické konektory by měly mít dobrou vodivost a přechodový odpor by neměl překročit 0,35 miliohmů.
 Pro zajištění bezpečnosti součástí solárních článků je nutné mít dostatečný bezpečnostní výkon. Prostředí a klima, ve kterém se zařízení solární energie používá, může být někdy extrémně drsné, takže musí mít vodotěsné, vysokoteplotní, antikorozní, vysoce izolační a další výkon a úroveň ochrany by měla dosáhnout IP68.

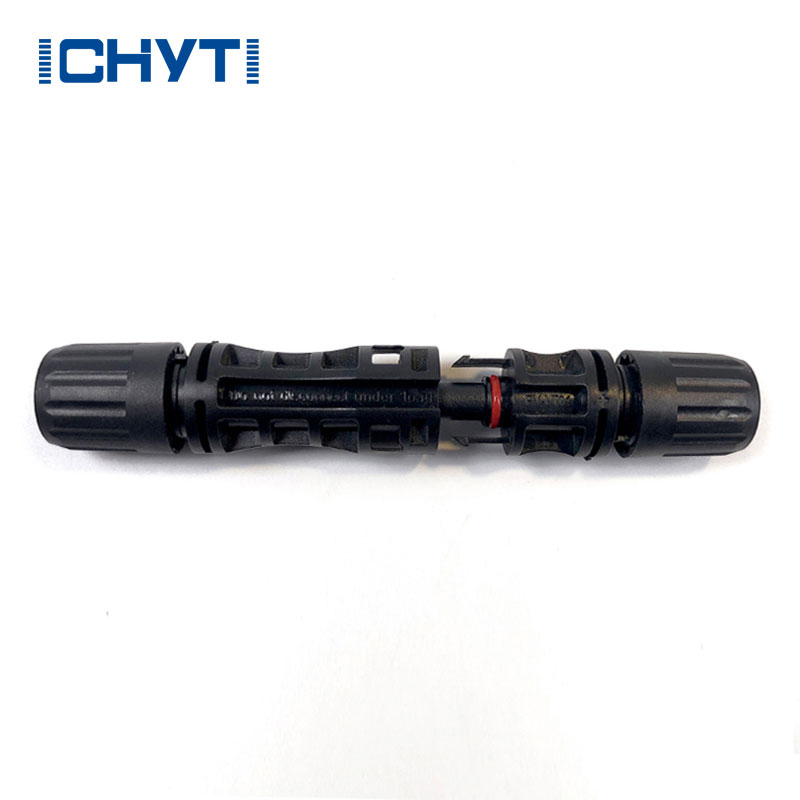

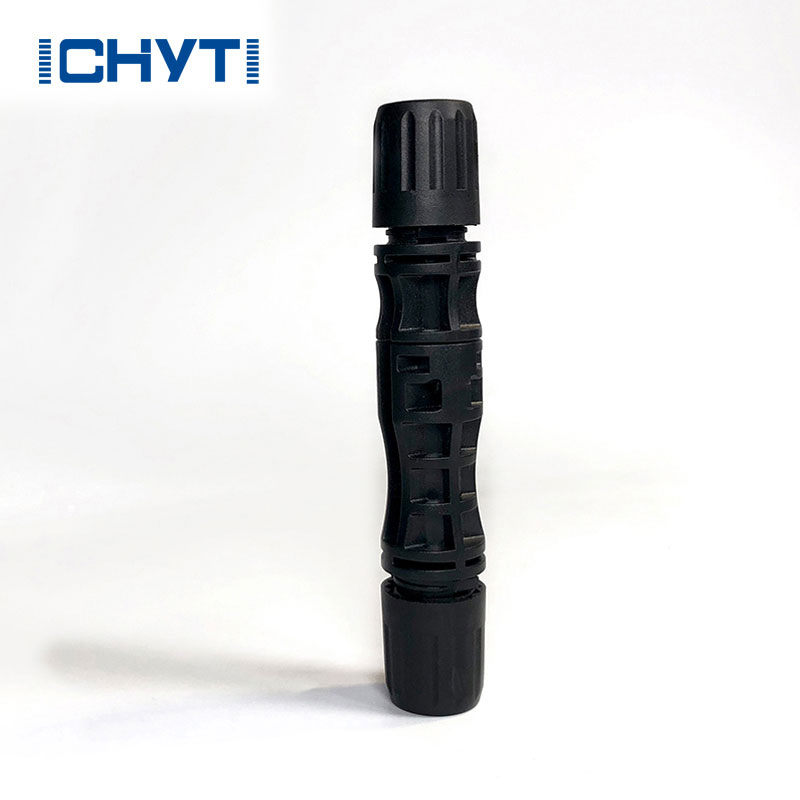

 Konstrukce solárního konektoru by měla být pevná a spolehlivá a správně zasunuté konektory typu samec a samice by měly mít spojovací sílu nejméně 80 N. Pro připojení 4mm ² Konektor MC4 kabelu by neměl překročit horní mezní teplotu 105 stupňů Celsia při přenášení proudu 39A. Konektor MC4/H4 je jednožilový konektor s konektory samec a samice, který má mnoho výhod, jako je dobré utěsnění, pohodlné vkládání a snadná údržba a opravy.

Kabelové konektory solárního panelu ICHYTI Podrobnosti



Kabelové konektory solárních panelů ICHYTI Rozměry a zapojení




Kabelové konektory solárních panelů ICHYTI Bezpečnostní opatření pro instalaci

Při výběru zástrčky je třeba věnovat pozornost kvalitě produktu, včetně souladu s velikostí vnitřního kovového vodiče, tloušťkou materiálu, elasticitou a povlakem, které splňují schopnost přenášet velké proudy a mají dobrý kontakt. Plast pláště zástrčky by měl zajistit hladký povrch bez prasklin a rozhraní by mělo být dobře utěsněno. Při instalaci komponentních konektorů je nutné se vyvarovat vystavení slunečnímu záření a dešti, aby nedocházelo ke stárnutí konektorů, korozi vnitřních konektorů a kabelů, zvýšení přechodového odporu a dokonce vznícení, což vede ke snížení účinnosti systému nebo požáru. nehody.


Proces instalace a krimpování fotovoltaických konektorů je nanejvýš důležitý a měly by být použity profesionální krimpovací nástroje. Před výstavbou fotovoltaických elektráren by měl příslušný personál inženýrské instalace projít školením o krimpovacích operacích.
