Předpokládáte, že jedno zařízení na ochranu proti přepětí pokryje celou vaši budovu?

CHYTPřepěťová ochrana ACaplikace ukazují, proč jeden ochranný bod nemusí stačit pro vícepodlažní budovu.

Náraz nevstoupí zdvořile do budovy přes jedny předem určené dveře. Blesk, spínání rozvodných sítí, spouštění a zastavování motoru nebo poruchy v místní elektrické síti mohou způsobit přechodné přepětí v různých místech elektrické instalace. Jakmile přepětí vstoupí do budovy, může se samotné vedení stát součástí problému a přenášet přechodové jevy směrem k citlivým zařízením.

To vyvolává praktickou otázku pro plánování elektrického systému: Může jedno přepěťové zařízení AC skutečně ochránit celou budovu?

V malé instalaci s krátkými kabely a omezeným vybavením může jedno strategicky umístěné zařízení poskytnout užitečnou ochranu. Ve větší budově však spoléhání se na jediný ochranný bod může ponechat navazující obvody odkryté.

Proč jeden ochranný bod nemusí stačit

Přepěťová ochrana funguje tak, že odvádí nadměrné přechodné napětí mimo zařízení a směrem k uzemňovacímu systému. Čím blíže je ochranné zařízení k chráněnému zařízení, tím snazší je ovládat napětí, které dosáhne tohoto zařízení.

To se stává složitější, jak se budova zvětšuje.

Zvažte třípodlažní komerční budovu. Hlavní rozvaděč může být umístěn v přízemí, zatímco počítače, regulátory HVAC, osvětlovací systémy, komunikační zařízení a další elektronické zátěže jsou rozmístěny v několika podlažích. Přepěťová ochrana instalovaná pouze na hlavním vstupním panelu nemůže automaticky eliminovat každý přechodový jev v celé elektrické síti.

Délka kabelu je důležitá, protože napětí se může stále vyvíjet podél vodičů během rychlého přechodového jevu. Zařízení, které funguje dobře na servisním vstupu, proto může potřebovat podporu z dalších ochranných bodů dále po proudu.

To je jeden z důvodů, proč je přepěťová ochrana lépe chápána jako systém spíše než jako jediná součást.

Kam se může pohybovat přechodné přepětí

Ne každý výboj má stejný původ nebo cestu. Přímý blesk je pouze jednou z možností. Každodenní elektrické spínání může také vytvářet přechodné stavy.

Mezi běžné zdroje patří:

Přechodový jev se může přesunout z hlavního distribučního systému do vedlejších okruhů. Pokud je citlivé zařízení umístěno v určité vzdálenosti od místa primární ochrany, může být vhodná dodatečná ochrana.

Následující zjednodušené zobrazení pomáhá vysvětlit rozdíl:

Přesné uspořádání závisí na elektrickém návrhu, systému uzemnění, citlivosti zařízení a příslušných požadavcích na instalaci.

Na vzdálenosti mezi panely záleží

Jedním z nejsnadněji přehlédnutelných detailů je fyzická vzdálenost mezi ochrannými zařízeními a zátěží.

Představte si velkou budovu s hlavním elektrickým panelem v jedné části a řídicí skříní automatizace v druhé. I když jsou oba připojeny ke stejnému elektrickému systému, nejsou během velmi rychlého přechodu elektricky identické.

Delší vodiče zavádějí impedanci. Během přepětí to může přispět k rozdílu napětí mezi bodem, kde je instalována ochrana, a bodem, kde je připojeno zařízení.

To neznamená, že každá zásuvka vyžaduje vlastní ochranné zařízení. Místo toho by strategie ochrany měla sledovat strukturu elektrického rozvodného systému.

Pro nákupní a inženýrské týmy je to důležitý rozdíl. Otázka by neměla znít jednoduše: „Kolik přepěťových ochran je potřeba?“ Lepší otázka zní: "Kde jsou body, ve kterých může přechodná energie vstupovat, cestovat a dosahovat citlivých zátěží?"

Koordinace je důležitější než pouhé přidávání zařízení

Instalace více zařízení přepěťové ochrany automaticky nevytvoří lepší systém.

Zařízení instalovaná na různých úrovních distribuce musí spolupracovat. Jejich charakteristiky, vybíjecí schopnost, úroveň ochrany napětí a uspořádání instalace by měly být považovány za součást kompletního elektrického systému.

Špatná koordinace může snížit účinnost celkového uspořádání. Naopak vhodně umístěné ochranné stupně mohou rozdělit úkol mezi hlavní distribuční bod a následné obvody.

Běžným přístupem je stanovení různých úrovní ochrany:

Primární ochrana

Vstupní elektrická služba je prvním hlavním bodem, který je třeba zvážit. Ochrana zde řeší podstatnou přechodnou energii vstupující z vnější elektrické sítě.

Ochrana sekundární distribuce

Pokud má budova samostatné rozvodné panely, lze zvážit další ochranu. To je zvláště důležité, když jsou kabelové trasy relativně dlouhé nebo když následné obvody obsahují citlivá elektrická zařízení.

Místní ochrana zařízení

Vysoce citlivé systémy mohou vyžadovat ochranu blíže k samotnému zařízení. Příklady mohou zahrnovat elektronické řídicí systémy, komunikační zařízení, monitorovací zařízení a další zařízení, která mohou být ovlivněna přechodným přepětím.

Cílem není umístit ochranu všude. Je to proto, aby se zabránilo přepětí v nalezení nechráněné cesty k zařízení, na kterém záleží.

Co je třeba zkontrolovat před výběremPřepěťová ochrana AC?

Samotná budova poskytuje mnoho vodítek potřebných pro plánování ochrany.

Užitečný přehled by měl zahrnovat konfiguraci elektrického systému, jmenovité napětí, uspořádání uzemnění, očekávané prostředí přepětí, strukturu rozvodu a typy připojených zátěží.

Rovněž stojí za to zjistit, zda se obvody rozšiřují venku nebo se připojují k zařízením umístěným v exponovaných oblastech. Taková spojení mohou značně změnit rizikový profil.

Mezi klíčové otázky patří:

Tyto kontroly jsou obecně užitečnější než výběr zařízení pouze na základě jmenovitého napětí nebo fyzického vzhledu.

A co budovy se solárními systémy?

Situace se stává zajímavější, když je k budově připojeno fotovoltaické zařízení.

Solární instalace mohou zavést další elektrické cesty mezi venkovním zařízením a vnitřními rozvody. FV pole, střídače, stejnosměrné vedení a výstupní obvody střídavého proudu, to vše se může stát součástí celkové diskuse o ochraně.

To je zvláště důležité pro budovy se střešními solárními instalacemi, protože fotovoltaické zařízení je fyzicky blíže venkovní expozici, zatímco generovaná energie se nakonec propojí s elektrickou infrastrukturou budovy.

Přepěťovou ochranu na straně AC je proto třeba zvážit společně s širším uspořádáním PV ochrany. Stejnosměrné jističe, stejnosměrné odpojovače, stejnosměrná přepěťová ochranná zařízení a další součásti fotovoltaické ochrany řeší různé části systému a neměly by být považovány za vzájemně zaměnitelné.

U solárně vybavené budovy může kontrola pouze hlavního panelu AC poskytnout neúplný obrázek.

Předpoklad „jedno zařízení na všechno“.

Přitažlivost jediného zařízení je pochopitelná. Zdá se to jednodušší, zabírá méně místa a může snížit počet komponent, které je třeba koordinovat.

Ale elektrická jednoduchost na papíře se ne vždy rovná adekvátní ochraně v terénu.

Kompaktní budova s ​​krátkou a přímou distribuční cestou může mít velmi odlišné požadavky než továrna, kancelářský komplex, sklad nebo vícepodlažní zařízení s několika distribučními deskami.

Správná otázka tedy není, zda jedno zařízení dokáže ochránit budovu za ideálních podmínek. Užitečnější otázkou je, zda instalace poskytuje dostatečnou ochranu v místech, kde se může reálně objevit přechodná energie.

Tato změna perspektivy může zabránit tomu, aby se jinak rozumný plán ochrany stal příliš závislým na jednom bodu ochrany.

Na instalaci stále záleží

I správně zvolená součást přepěťové ochrany může fungovat špatně, pokud není instalace provedena správně.

Připojovací vodiče by měly být udržovány přiměřeně krátké a uspořádány podle příslušných požadavků na instalaci. Uzemnění a propojení jsou stejně důležité, protože rázový proud potřebuje řízenou cestu pryč od chráněného zařízení.

Zařízení musí být také instalováno v místě vhodném pro jeho elektrickou funkci a v případě potřeby koordinováno s předřazenou nadproudovou ochranou.

Tyto detaily lze při výběru komponent snadno přehlédnout, protože se neobjevují na štítku produktu. Přesto mohou mít přímý vliv na výkon ochrany v reálném světě.

Z tohoto důvodu by měly být specifikace přezkoumány společně s elektrickým návrhem, spíše než považovat přepěťovou ochranu za izolované příslušenství.

Praktický způsob, jak zkontrolovat ochranu budov

Pro týmy zásobování a projektanty elektrických zařízení může proces zjednodušit jednoduchá kontrola ve třech krocích.

Nejprve zmapujte distribuci energie. Identifikujte vstupní napájení, hlavní panely, dílčí panely a hlavní zařízení.

Za druhé, identifikujte místa expozice. Hledejte venkovní připojení, dlouhé kabely, vystavení blesku a zařízení s omezenou tolerancí přechodového napětí.

Za třetí, vyhodnoťte koordinaci ochrany. Zjistěte, zda je dostatečná ochrana na servisním vstupu nebo zda jsou potřeba další stupně po proudu.

Tento přístup také usnadňuje porovnávání různých specifikací, aniž by se zaměřovalo pouze na cenu nebo jeden elektrický parametr.

Finální Takeaway

Budova nemusí mít nutně jeden „vstupní bod přepětí“. Přechodné přepětí se může pohybovat různými částmi elektrické instalace a účinnost ochrany závisí na umístění, zapojení, uzemnění, citlivosti zařízení a koordinaci.

Pro malý a jednoduchý elektrický systém může být postačující jedno strategicky instalované ochranné zařízení. Větší nebo složitější instalace často vyžadují vrstvený přístup, ve kterém je ochrana umístěna podle struktury a rizika elektrické sítě.

Při přezkoumání anPřepěťová ochrana AC, nejdůležitější otázkou tedy není pouze to, jak je zařízení výkonné, ale také kde je instalováno a jakou část elektrického systému má chránit. U fotovoltaických instalací by toto posouzení mělo zahrnovat také vztah mezi AC a DC ochranou.

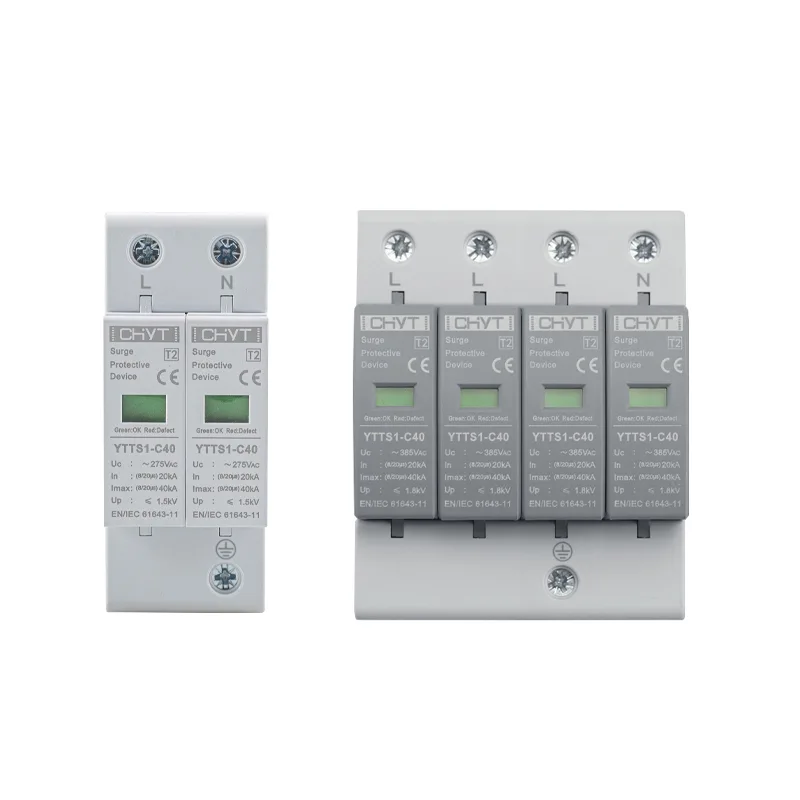

Společnost Zhejiang Dabo Electric Co., Ltd. (CHYT) se svým sortimentem pokrývajícím součásti ochrany proti střídavému a stejnosměrnému proudu, včetně přepěťové ochrany střídavého proudu, jističů stejnosměrného proudu, zařízení ochrany proti přepětí stejnosměrného proudu, odpojovačů stejnosměrného proudu, stejnosměrných pojistek a solárních slučovacích boxů, poskytuje užitečný produktový kontext pro zvažování ochrany jako součásti kompletního fotovoltaického a elektrického distribučního systému.
