Způsoby zapojení 1P/2P/3P/4P DC jističů v systémech napájení UPS

V konfiguraci napájecích systémů UPS plní stejnosměrné jističe dvojí funkci izolace a nadproudové ochrany pro bateriové obvody. Různé typy zdrojů UPS odpovídají různým jmenovitým napětím a proudům baterií, což vyžaduje přizpůsobení stejnosměrných jističů s různými počty pólů. Tento článek podrobně popisuje různé způsoby zapojení jističů 1P/2P/3P/4P DC používaných v systémech UPS.

1. Jističe mají standardní parametry včetně jmenovitého napětí a jmenovitého proudu (pro typy 1P). Pokud tyto parametry nesplňují požadavky na napětí a proud baterie, lze provozní napětí a proud zvýšit přidáním počtu pólů vypínače a přijetím konfigurací sériově paralelního připojení. Konkrétně sériové připojení zvyšuje napětí, zatímco paralelní připojení zvyšuje proud.Zde vezmeme jako příklad jmenovité napětí 250 V.

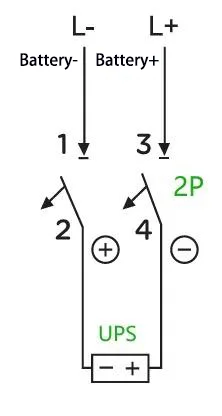

A:Například: Pro UPS s kapacitou 40 kVA a jmenovitým bateriovým řetězcem 32 článků (vyrovnávací nabíjecí napětí: 14 V × 32 = 448 V; existují i baterie s udržovacím nabíjecím napětím pouze 13,6 V, které je zde použito pouze pro ilustrační účely) je maximální provozní proud vypočítán jako 40 kVA × 1,0 % 3 V÷ 1 90 % A2 ÷ 1 90 % A2 ÷ 190 (za předpokladu účiníku 1,0, účinnosti 90 % a vypínacího napětí nastaveného UPS 10 V na článek). V tomto případě stačí jistič 2P 500 V 200 A. Způsob zapojení je následující:

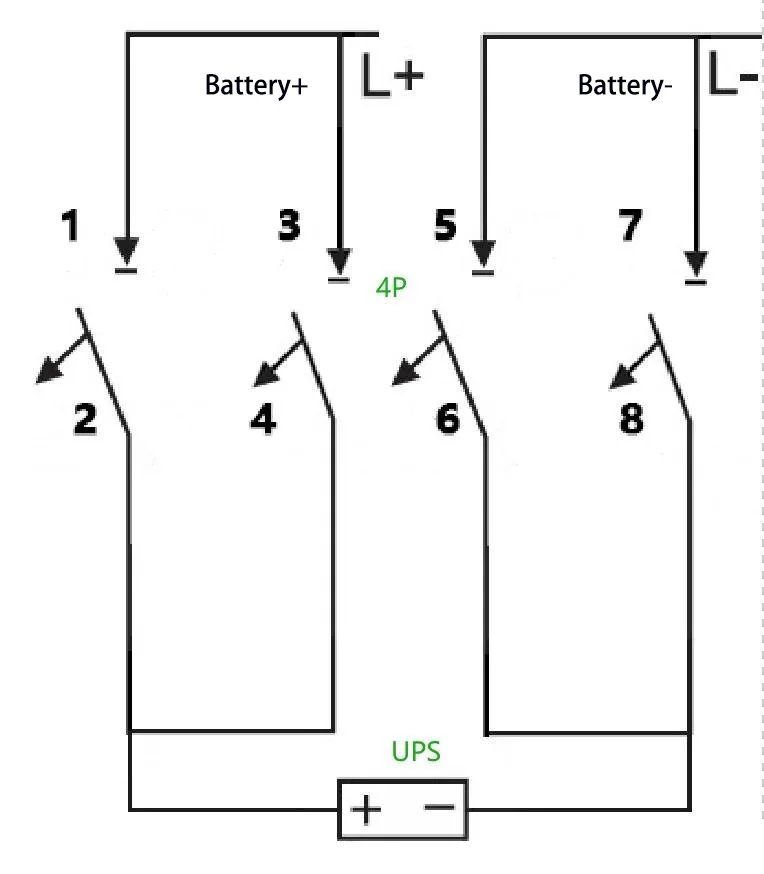

B:Co když se místo toho použije jistič 2P 500 V 100 A? Tento požadavek lze splnit pomocí 4P jističe – konkrétně paralelním zapojením dvou sad 2P jističů pro zvýšení proudové zatížitelnosti. Způsob zapojení je následující:

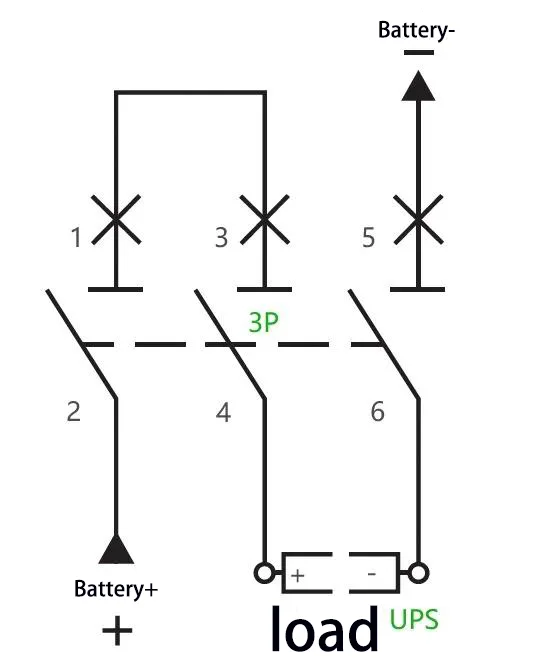

C:Například: Pro UPS s kapacitou 40 kVA a jmenovitým bateriovým řetězcem 40 článků (vyrovnávací nabíjecí napětí: 14 V × 40 = 560 V) se maximální provozní proud vypočítá jako 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. A 0 V15 s jeho obvodem může být 5 V15 póly zapojené do série. Způsob zapojení je následující:

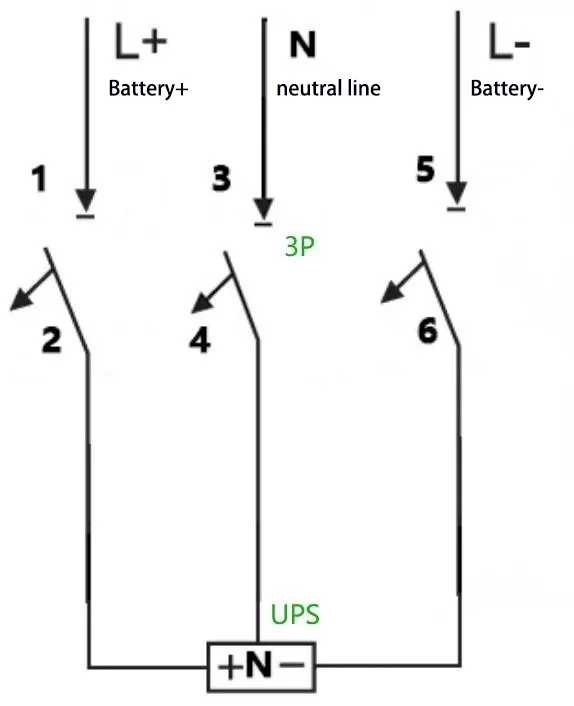

D:Například: Pro UPS s kapacitou 40 kVA, jmenovitým bateriovým řetězcem 32 článků a připojením neutrálního vodiče (vyrovnávací nabíjecí napětí: 14 V × 32 = 448 V, tj. ±224 V), se maximální provozní proud vypočítá jako 40 kVA × 1,0 ÷ 90 % ÷ 32 10 A0÷ 32 A = A0÷ 32 V. Lze použít jistič 200 A a způsob zapojení je následující:

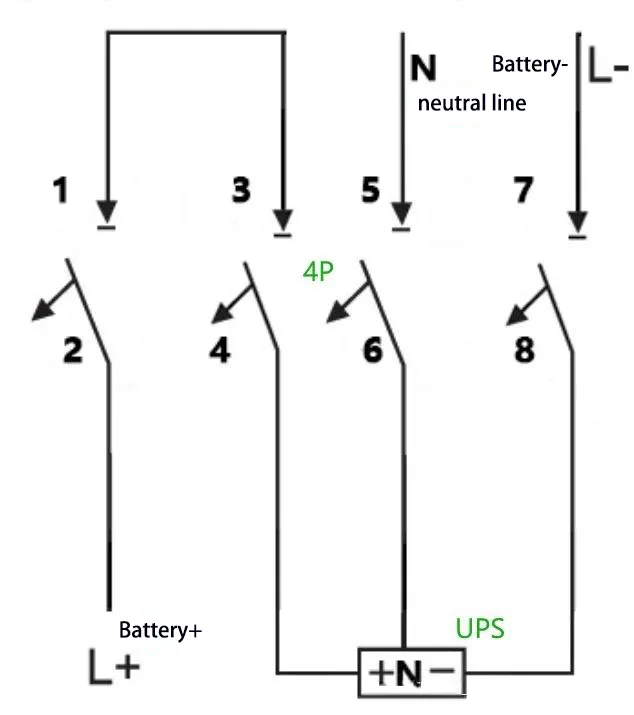

E:Například: Pro UPS s kapacitou 40 kVA, jmenovitým bateriovým řetězcem 40 článků a připojením nulového vodiče (vyrovnávací nabíjecí napětí: 14 V × 40 = 560 V, tj. ±280 V), se maximální provozní proud vypočítá jako 40 kVA × 1,0 ÷ 90 % ÷ 107 A00 V A0410 V = A040 V. 150 Lze použít jistič se dvěma jeho póly zapojenými do série. Způsob zapojení je následující:
