Analýza poruch a manipulace s fotovoltaickým slučovačem

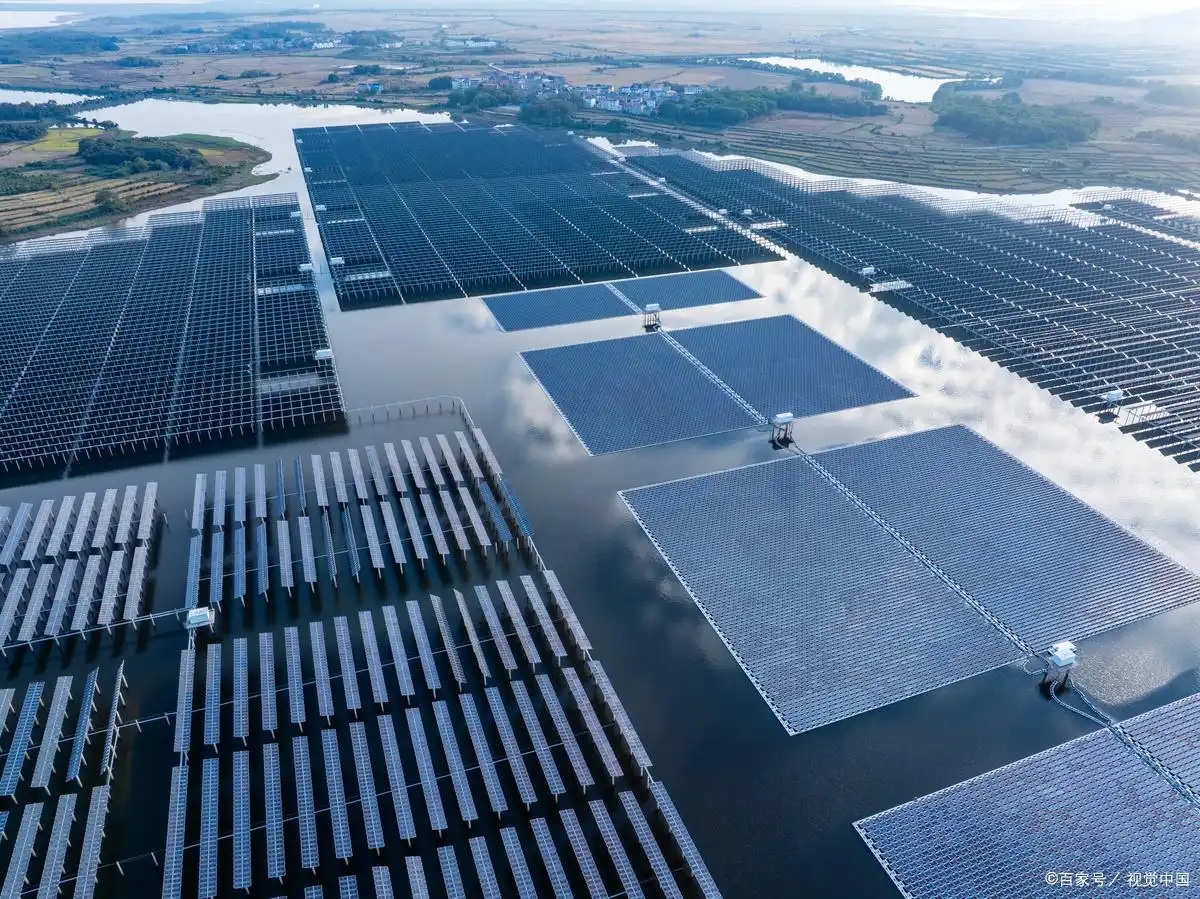

Provoz a údržba fotovoltaických elektráren je důležitou součástí moderní zelené energie. Jako klíčové elektrické zařízení ve fotovoltaických elektrárnách je slučovací box nanejvýš důležitý v každodenním provozu a údržbě.

Základní funkce a struktura FV slučovače

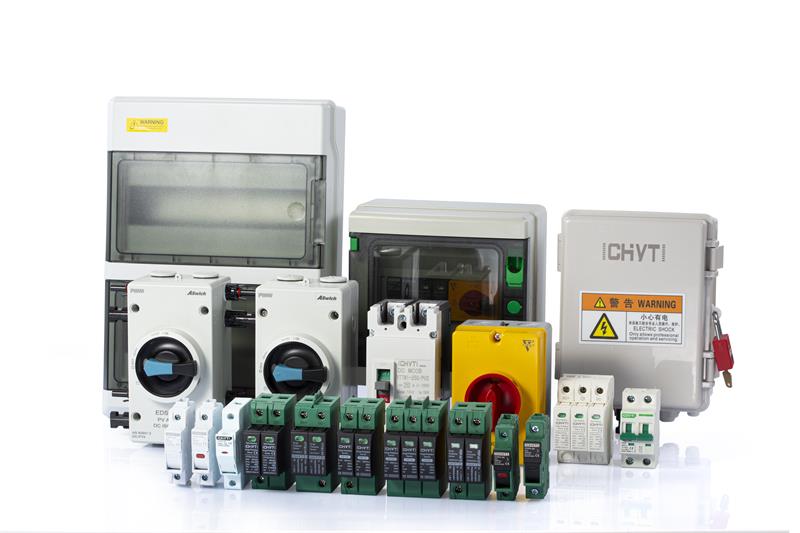

Hlavní funkcí fotovoltaického slučovače je shromažďovat stejnosměrnou elektrickou energii z více fotovoltaických řetězců a bezpečně ji přenášet do následných stejnosměrných rozvodných skříní nebo střídačů prostřednictvím ochranných zařízení, jako jsou jističe a bleskojistky. Jeho struktura obvykle obsahuje krabicový plášť, DC vstupní svorku, ochranu před bleskem, DC jistič, monitorovací jednotku a elektroinstalační svorky.

Následuje schematický diagram vnitřní struktury slučovače:

◆ Plášť krabice:Vyrobeno z nerezové oceli nebo plastu, má dobré těsnění, odolnost proti korozi a odvod tepla. Stupeň ochrany obvykle dosahuje IP65, což může účinně zabránit vnikání prachu a vlhkosti.

◆ DC vstupní svorka:Každý slučovací box má několik vstupních portů, které odpovídají příjmu proudu z různých fotovoltaických řetězců. Každý port je vybaven konektory MC4 nebo vyhrazenými kabelovými svorkami pro snadné připojení stringů.

◆ Ochrana před bleskem:Vestavěná bleskojistka, obvykle přepěťová ochrana (SPD) speciálně navržená pro fotovoltaiku, se používá k prevenci přepětí způsobeného bleskem a k ochraně systému před poškozením bleskem.

◆ DC jistič:Každá vstupní svorka je vybavena stejnosměrným jističem pro nadproudovou ochranu. Když je detekován abnormální proud (jako je zkrat nebo přetížení), obvod se automaticky odpojí, aby byla chráněna bezpečnost fotovoltaických modulů a systémů.

◆ Kabelové svorky:Kabelové svorky s jasným značením uvnitř jsou vhodné pro personál údržby ke kontrole a odstraňování problémů.

Analýza běžných poruch a struktura FV slučovače

◆ Analýza častých vypínacích jevů jističů

Sledování hlavní příčiny: Tento jev může být způsoben zkratovými spoji mezi stringy, fyzickým poškozením fotovoltaických modulů, nesprávným provozem během zapojení nebo zatížením systému přesahujícím jeho návrhový rozsah.

Průvodce zpracováním: Prvním krokem je izolovat dotčený vstupní obvod a poté pomocí multimetru přesně změřit napětí naprázdno a zkratový proud příslušného fotovoltaického řetězce, aby se přesně lokalizovala abnormální součást. Pokud při prvotní kontrole nejsou zjištěny žádné zjevné problémy, je nutné pečlivě zkontrolovat propojovací kabely, aby se potvrdilo, zda poškození izolace není způsobeno stárnutím, opotřebením nebo vnějšími faktory, které mohou vést k poruchám uzemnění. Nakonec nelze opomenout ani hodnocení samotného jističe, včetně toho, zda jeho jmenovitý proud, napětí a další parametry odpovídají požadavkům systému. V případě potřeby by měla být provedena výměna, aby byl zajištěn stabilní provoz systému.

◆ Strategie reakce na selhání bleskojistky

Důvod poruchy: Bleskojistky jako klíčové zařízení pro ochranu systému před úderem blesku a přepětím často selhávají v důsledku přímého úderu blesku nebo vnitřního přepětí systému.

Postup: Pravidelná kontrola stavu indikačního okénka nebo LED kontrolky bleskojistky je účinným prostředkem prevence selhání. Jakmile okénko indikátoru zčervená nebo ztratí zobrazení, znamená to, že bleskojistka byla poškozena a je třeba ji okamžitě vyměnit, aby se předešlo potenciálním bezpečnostním rizikům.

◆ Řešení problému vysoké vnitřní teploty ve slučovacím boxu

Analýza příčiny: Vnitřní teplota slučovače je příliš vysoká, obvykle kvůli cizím předmětům blokujícím otvory pro odvod tepla, nadměrnému nahromadění prachu uvnitř skříně nebo přehřátí topných těles způsobeným nadměrným proudem.

Řešení: Nejprve je nutné vyčistit ventilační otvory a otvory pro odvod tepla slučovací skříně, aby byla zajištěna nerušená cirkulace vzduchu. Zároveň zkontrolujte a odstraňte prach uvnitř krabice, abyste snížili tepelný odpor. Pokud problém nebyl zásadně vyřešen, lze zvážit přidání chladicího ventilátoru nebo optimalizaci izolačního návrhu boxu, aby se snížil vliv vnějšího prostředí na teplotu uvnitř boxu. Kromě toho je nutné vysledovat zdroj nadměrného proudu a upravit nebo opravit související součásti, aby bylo zajištěno, že proud systému je v bezpečném rozsahu.

◆ Řešení problémů s přehříváním kabelového spoje

Analýza příčin: Přehřívání kabelových spojů je způsobeno především špatným kontaktem, který zvyšuje přechodový odpor a vytváří velké množství tepla.

Doporučení pro manipulaci: Použijte infračervenou termokameru k pravidelnému sledování teploty kabelových spojů uvnitř a vně slučovače. Jakmile jsou zjištěny body abnormálně vysoké teploty, příslušné obvody by měly být okamžitě odpojeny, aby se zabránilo požáru. Současně zkontrolujte stav upevnění přehřátého spoje a v případě potřeby spoj předělejte nebo vyměňte poškozené díly, aby byl zajištěn dobrý kontakt a vodivost spoje.

Struktura prevence a údržby pro FV slučovač

◆ Plán pravidelných kontrol

Vypracujte podrobný plán kontrol, včetně kontrol elektrické bezpečnosti, čištění a údržby, testování výkonu atd., abyste zajistili, že všechny aspekty budou provedeny podle plánu.

◆ Přizpůsobení prostředí

Odpovídající opatření by měla být přijata pro různé klimatické podmínky, jako je posílení opatření odolných proti vlhkosti a odvodu tepla v oblastech s vysokou teplotou a deštěm, zvýšení frekvence čištění v oblastech s velkými písečnými bouřemi a snížení překážek a opotřebení.

◆ Správa a inventarizace náhradních dílů

Udržujte potřebné zásoby náhradních dílů, zejména zranitelných dílů, jako jsou jističe, bleskojistky, konektory atd., abyste zajistili rychlou výměnu v případě poruchy a zkrátili prostoje

◆ Technické školení a výměna

Zorganizujte tým provozu a údržby tak, aby se účastnil odborného školení, sdílejte nejnovější technologie provozu a údržby a případy poruch a zlepšujte celkovou úroveň dovedností a schopnosti týmu reagovat na mimořádné události.

◆ Pravidelná kontrola a čištění

Doporučuje se čistit vnějšek skříně slučovače každé tři měsíce až šest měsíců, abyste odstranili prach a nečistoty a udrželi otvory pro odvod tepla volné; Zároveň zkontrolujte těsnění boxu, zda nedochází k pronikání vodní páry.

◆ Testování elektrického výkonu

Nejméně jednou ročně proveďte komplexní test elektrického výkonu, včetně měření napětí a proudu každého vstupního obvodu, abyste se ujistili, že jsou normální, zkontrolujte funkční stav jističů a bleskojistek a zajistěte stabilitu připojení komunikačních modulů.

◆ Ochrana před bleskem a potvrzení uzemnění

Pravidelně ověřujte účinnost systému ochrany před bleskem, kontrolujte indikaci stavu bleskojistky a v případě potřeby provádějte zkoušky ochrany před bleskem; Současně zajistěte, aby kontinuita uzemnění a odpor uzemnění slučovače odpovídaly požadavkům.
