Vícekontaktní konektory pro solární panely
  • Vícekontaktní konektory pro solární panelyVícekontaktní konektory pro solární panely

Vícekontaktní konektory pro solární panely

Vítejte ve velkoobchodě Vícekontaktní konektory Pro solární panely od nás, každá žádost zákazníků je zodpovězena do 24 hodin. CHYT je profesionální výrobce, rádi bychom vám poskytli vícekontaktní konektory pro solární panely a nabídneme vám nejlepší poprodejní servis a včasné dodání.

Odeslat dotaz

Popis výrobku


Naše konektory jsou vyrobeny tak, aby vydržely drsné podmínky prostředí, které často doprovázejí instalace solárních panelů. Používáme vysoce kvalitní vícekontaktní konektory pro solární panely, abychom zajistili, že naše konektory budou schopny odolat dlouhodobému vystavení slunečnímu záření bez poškození. Naše konektory jsou také prachotěsné a vodotěsné, takže jsou ideální pro venkovní instalace a zajišťují, že vaše solární panely zůstanou připojeny bez ohledu na to, co se děje.


Kromě odolnosti se naše konektory také neuvěřitelně snadno používají. Vyznačují se jednoduchým západkovým mechanismem, který vám umožní rychle a snadno připojit a odpojit vaše solární panely. To znamená, že systém solárních panelů můžete nastavit během několika hodin, což vám ušetří čas a námahu.


Kabelové konektory solárních panelů ICHYTI Parametr (Specifikace)

Systém konektorů

Φ4 mm

Jmenovité napětí

1500V DC(IEC)1 1000V/ 1500V DC(UL)2

Jmenovitý proud

17A (1,5 mm2)

22A (2,5 mm2, 14AWG)

30A (4mm2,6mm2,12AWG,10AWG)

Zkušební napětí

6kV (50Hzz1min)

Rozsah okolních teplot

-40 ℃~ + 90 ℃ (IEC) -40 ℃-+75 ℃ (UL)

Horní mezní teplota

+105 ℃ (IEC)

Kontaktní materiál

Měděné, pocínované

Izolační materiál

PC/PV

Stupeň ochrany, spárovaný

IP67

nepářený

IP2X

Kontaktní odpor konektorů

0,5 mQ

Třída Plamen

UL94-VO

Bezpečnostní třída

II

Uzamykací systém

Snap-in

Test solnou mlhou, stupeň závažnosti 5

IEC60068-2-52



Kabelové konektory solárních panelů ICHYTI Výkonový požadavek

 Fotovoltaické konektory by měly mít dobrou vodivost a přechodový odpor by neměl překročit 0,35 miliohmů.
 Pro zajištění bezpečnosti součástí solárních článků je nutné mít dostatečný bezpečnostní výkon. Prostředí a klima, ve kterém se zařízení solární energie používá, může být někdy extrémně drsné, takže musí mít vodotěsné, vysokoteplotní, antikorozní, vysoce izolační a další výkon a úroveň ochrany by měla dosáhnout IP68.
 Konstrukce solárního konektoru by měla být pevná a spolehlivá a správně zasunuté konektory typu samec a samice by měly mít spojovací sílu nejméně 80 N. Pro připojení 4mm ² Konektor MC4 kabelu by neměl překročit horní mezní teplotu 105 stupňů Celsia při přenášení proudu 39A. Konektor MC4/H4 je jednožilový konektor s konektory samec a samice, který má mnoho výhod, jako je dobré utěsnění, pohodlné vkládání a snadná údržba a opravy.

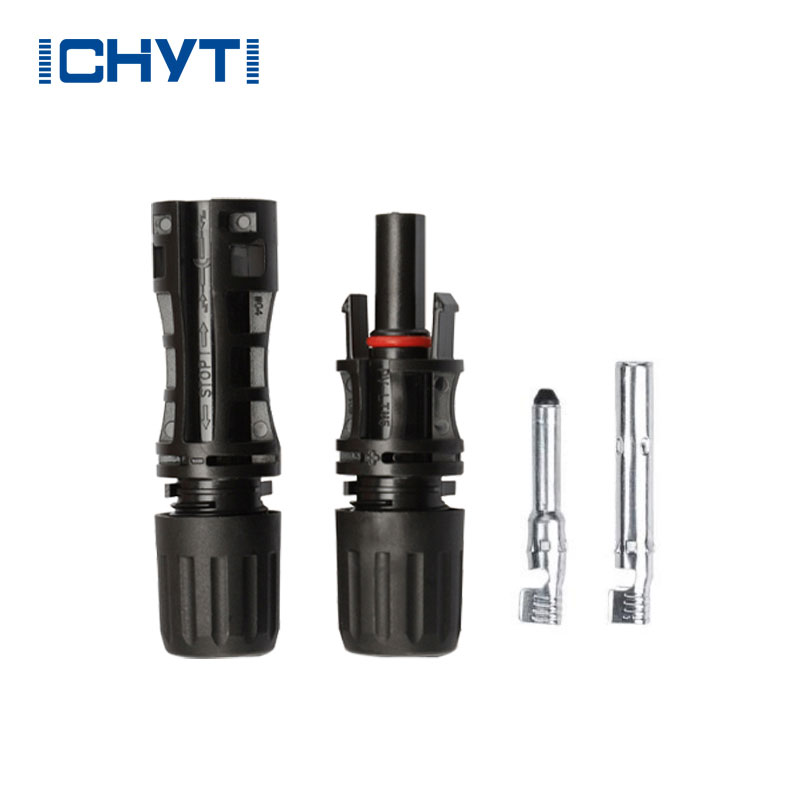

Kabelové konektory solárního panelu ICHYTI Podrobnosti



Kabelové konektory solárních panelů ICHYTI Rozměry a zapojení




Kabelové konektory solárních panelů ICHYTI Bezpečnostní opatření pro instalaci

Při výběru zástrčky je třeba věnovat pozornost kvalitě produktu, včetně souladu s velikostí vnitřního kovového vodiče, tloušťkou materiálu, elasticitou a povlakem, které splňují schopnost přenášet velké proudy a mají dobrý kontakt. Plast pláště zástrčky by měl zajistit hladký povrch bez prasklin a rozhraní by mělo být dobře utěsněno. Při instalaci komponentních konektorů je nutné se vyvarovat vystavení slunečnímu záření a dešti, aby nedocházelo ke stárnutí konektorů, korozi vnitřních konektorů a kabelů, zvýšení přechodového odporu a dokonce vznícení, což vede ke snížení účinnosti systému nebo požáru. nehody.


Proces instalace a krimpování fotovoltaických konektorů je nanejvýš důležitý a měly by být použity profesionální krimpovací nástroje. Před výstavbou fotovoltaických elektráren by měl příslušný personál inženýrské instalace projít školením o krimpovacích operacích.
