Výrobce ICHYTI byl založen v roce 2008 a nashromáždil deset let zkušeností v oblasti lisovaných jističů dc mccb. Jsme hrdí na naši schopnost dodávat vaše objednávky včas díky pečlivému plánování našeho výrobního procesu. Před zabalením vaší objednávky poskytujeme zprávu o výrobě, abyste byli informováni o průběhu. Kromě toho vám okamžitě zašleme oznámení o odeslání a fotografie, jakmile bude vaše objednávka odeslána.

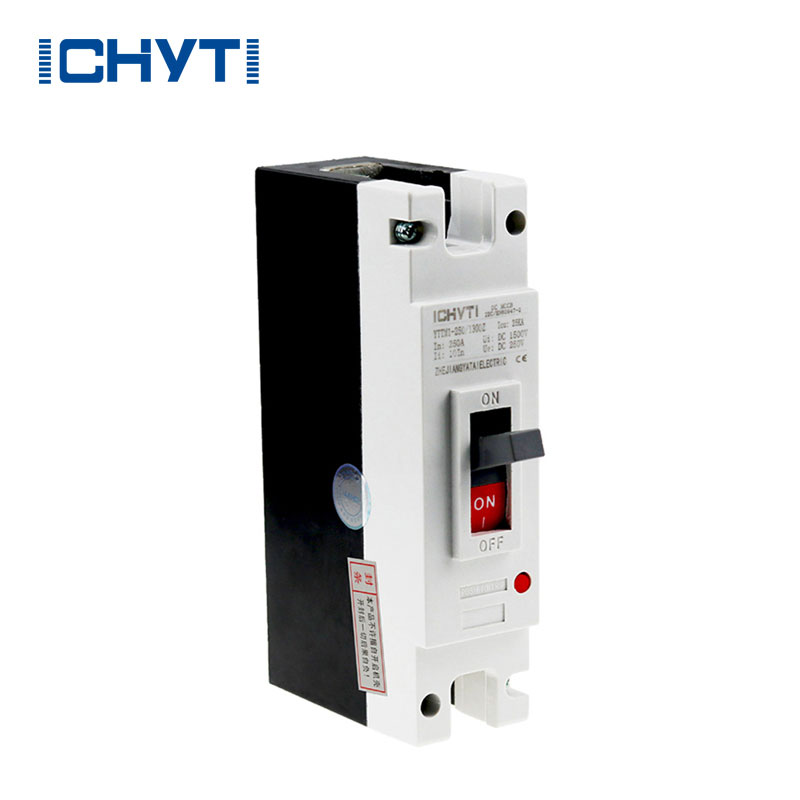

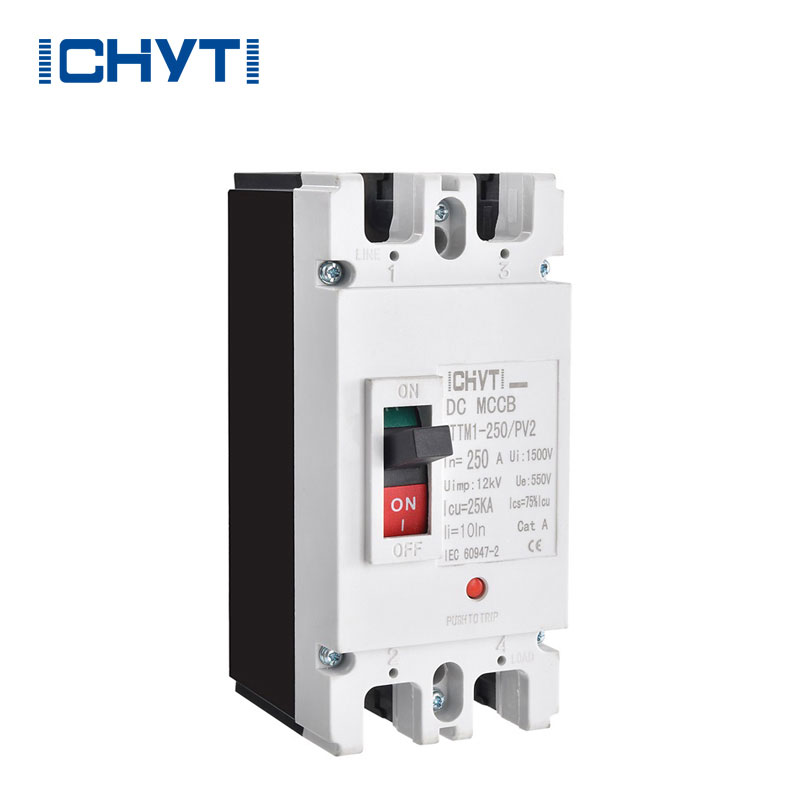

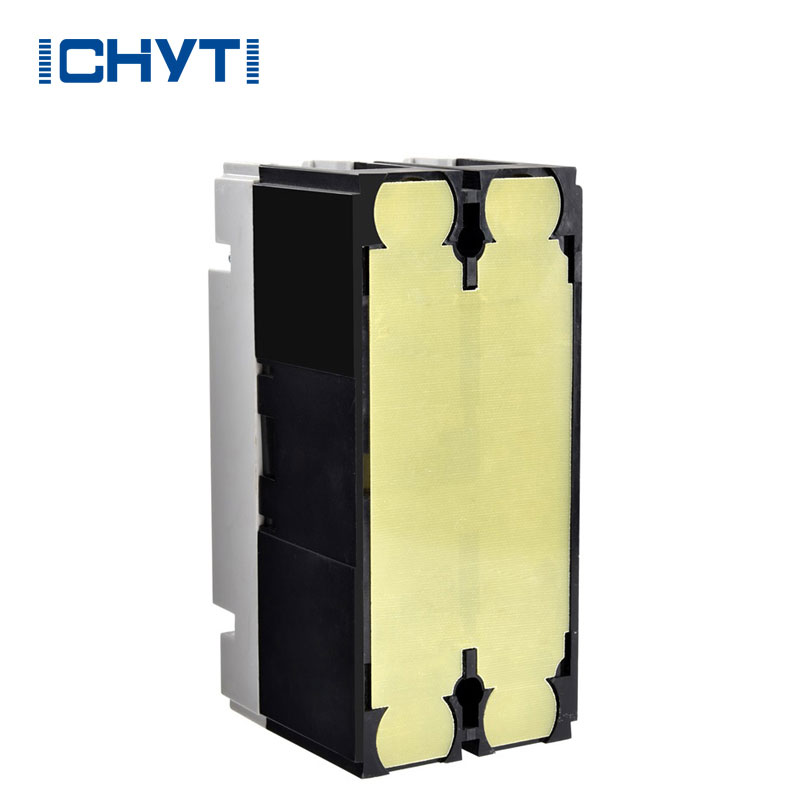

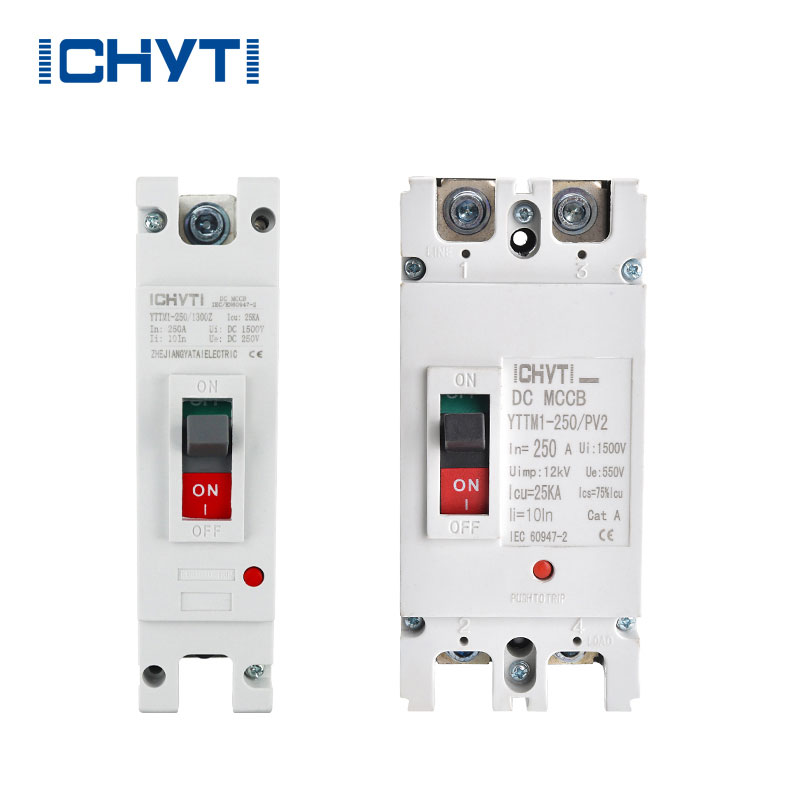

Dodavatelé z Číny ICHYTI Objemový lisovaný jistič dc mccb je vhodný pro obvody stejnosměrné elektrické sítě s rozsahem jmenovitého napětí DC250V až DC1000V a jmenovitým proudem 10A až 1250A. tvarovaný jistič dc mccb má ochranu proti přetížení s dlouhým zpožděním a funkce okamžité ochrany proti zkratu, které lze použít k distribuci elektrické energie a ochraně vedení a energetických zařízení před přetížením, zkratem a jinými nebezpečími poruchy. Plášť jističe je vyroben z plastu.
Typ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 YTTM1-630 |
|
Pól |
|
2P |
|
|
|
Max. jmenovitý proud |
|
125A |
250A |
400A |
630A |
Elektrické charakteristiky |
|
|
|
|
|
Jmenovité pracovní napětí |
Ue |
500V DC |
|
|
|
Jmenovitý proud |
ln(A) |
63A.80A, 100A.125A |
125A, 160A, 200A,250A |
315A |
500A |
Jmenovité izolované napětí |
Ui |
550 V DC |
|
350A |
630A |
Jmenovité impulsní napětí |
Uimp |
8KV |
|
400A |
|
|
|
|
|
|
|
Odolné napětí 1min |
|
3,8KV |
|
|
|
Maximální vypínací kapacita |
leu |
15 kA |
20 kA |
25 kA |
35 kA |
Spusťte Breaking Capacity |
les |
15 kA |
20 kA |
25 kA |
35 kA |
Ochrana |
|
Tepelně magnetický typ |
|
|
|
Typ vypnutí |
|
|
|
|
|
Ovládání a indikace |
|
Volitelný |
|
|
|
Manuál ovládání |
Přímé (RHD) |
Volitelný |
164,5 x 79,5 x 118 mm |
|
|
Rozšířené (ERH) |
Volitelný |
|
|
|
|
Režim MOD |
|
Volitelný |
|
|
|
Spouštěč (SHT) |
|
Volitelný |
|
|
|
Pomocné uvolnění |
|
Ano |
|
|
|
Kryt koncovky |
|
Ano |
|
|
|
Mezifázové bariéry |
|
|
|
|
|
Životnost/cyklus provozu |
|
|
|
|
|
Mechanické |
|
10000 |
|
|
|
Elektrický |
|
2000 |
|
|
|
Velikost (DxŠxV) |
|
150,5 x 64,5 x 119 mm |
|
|
|
Ochrana proti vniknutí |
|
Boční krytí IP40, připojovací svorka IP20 |
|
|
|
Instalační prostředí |
|
|
|
|
|
V souladu s |
|
IEC60947-2/GB14048.2 |
|
|
|
Skladovací teplota |
|
Y0C~+85C |
|
|
|
◉ Ovládací mechanismus má funkce rychlého zavírání a rychlého rozbití.
◉ V kontaktním zhášecím systému jsou dynamické a statické kontakty instalovány na principu paralelních vodičů. Statické kontakty jsou navrženy ve tvaru H a lze je odpudit, což vede k rychlému přerušení při vysokém proudu. Kolem dynamických a statických kontaktů jsou instalovány komponenty vyrobené z materiálů s vysokou odolností proti oblouku, což přispívá k rychlému zhášení oblouku.
◉ Kompaktní konstrukce a malý objem.
◉ Různé modely jako termomagnetické, svodové, stejnosměrné a inteligentní mají jednotné celkové rozměry.
◉ Instalační jednotka nezávislá na příslušenství, uživatelé potřebují k instalaci a výměně příslušenství pouze otevřít kryt příslušenství.
◉ Mezi dva jističe lze instalovat mechanické a elektrické blokování.
◉ Nulový nebo krátký flashover, bezpečný a spolehlivý provoz.
◉ Snadné použití, uživatelé mohou nainstalovat na místě.
Lisované stejnosměrné jističe jsou vhodné pro obvody stejnosměrné elektrické sítě se jmenovitým napětím v rozsahu od 250 V DC do 1000 V a jmenovitými proudy v rozsahu od 10A do 1250A. Ovládací mechanismus tohoto jističe může rychle dosáhnout zapínací a vypínací funkce, s kompaktní konstrukcí a malým objemem, takže je velmi pohodlné použití.
