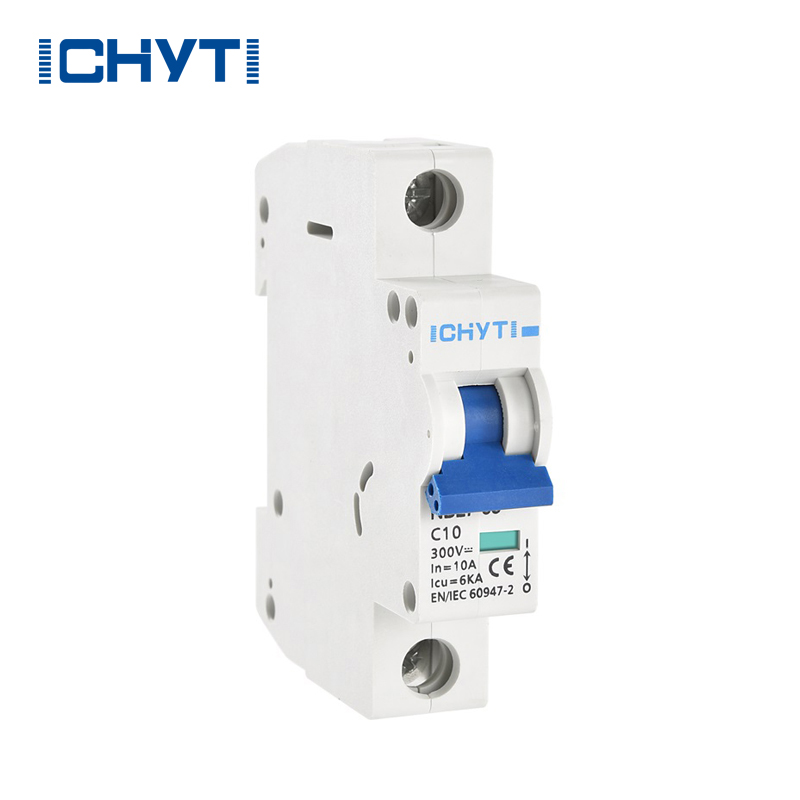

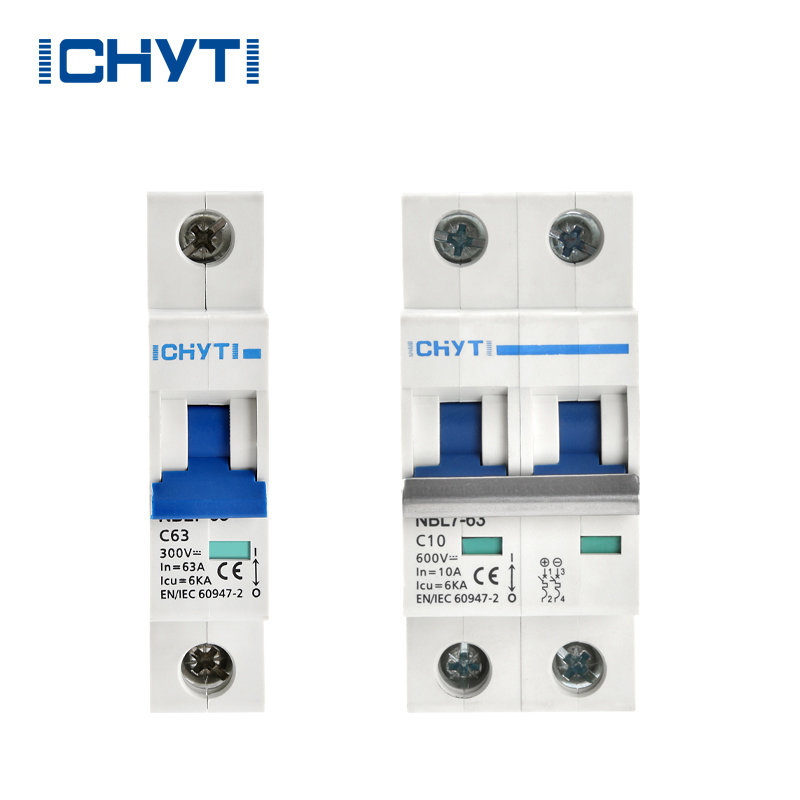

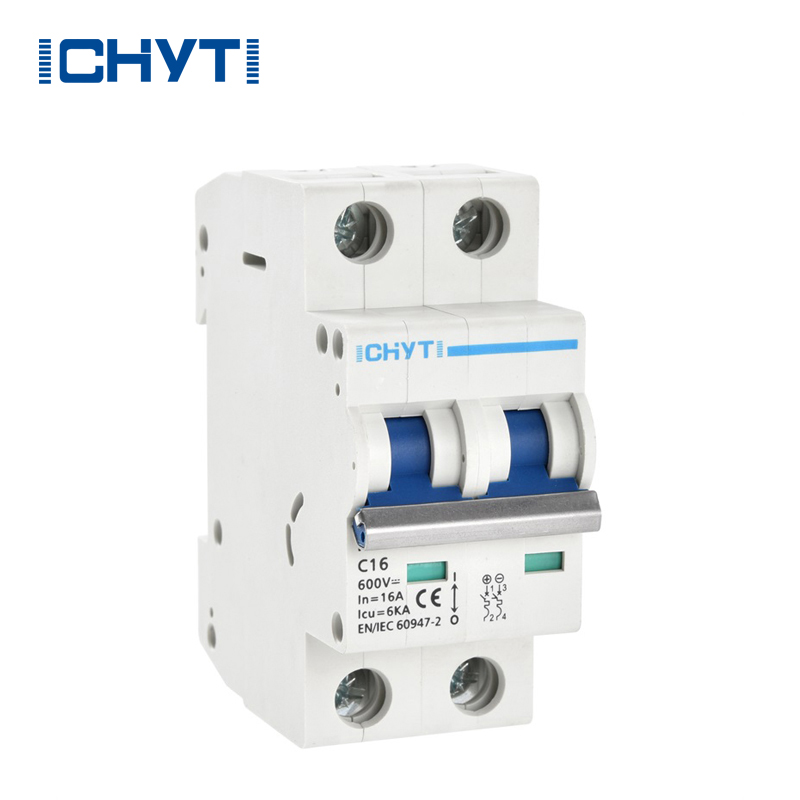

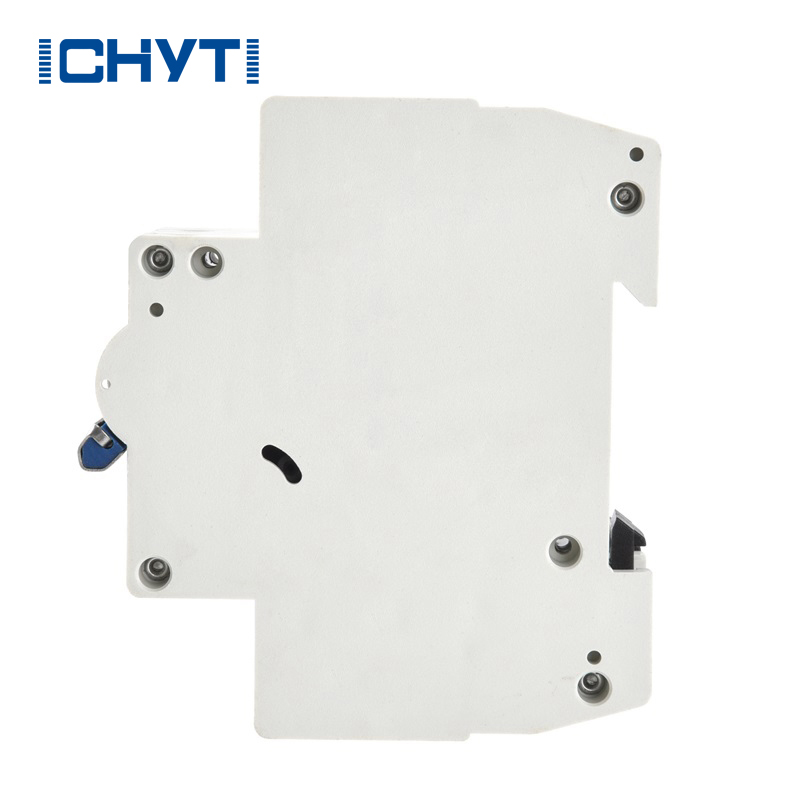

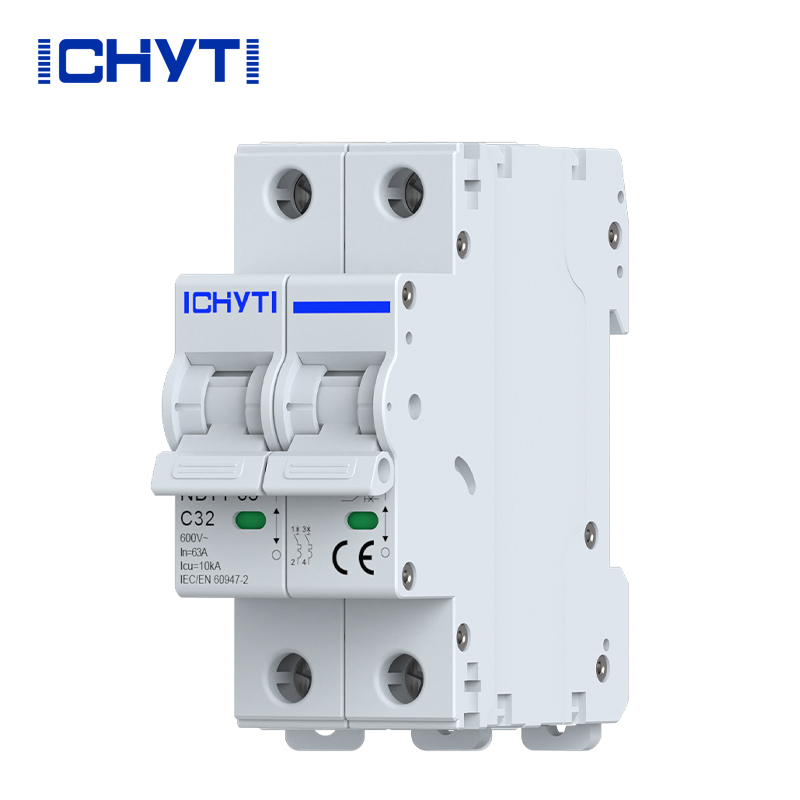

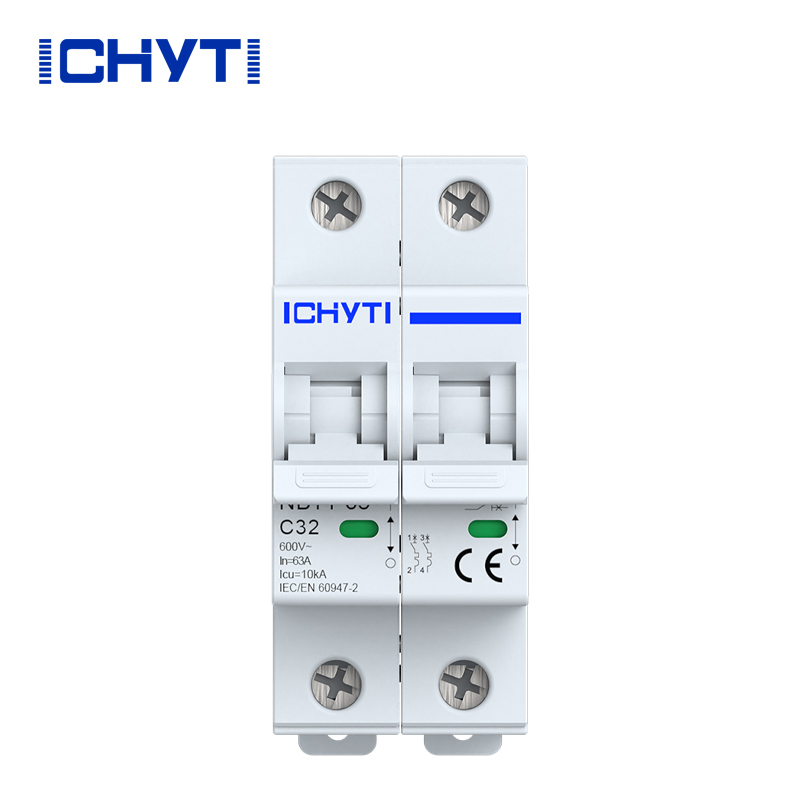

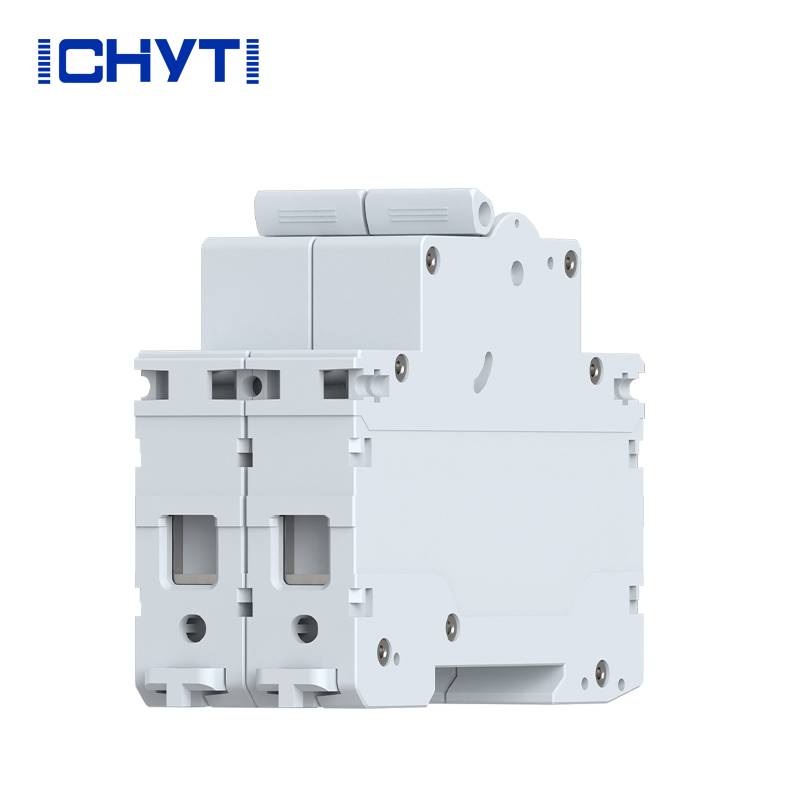

DC MCB pro Solar
  • DC MCB pro SolarDC MCB pro Solar
  • DC MCB pro SolarDC MCB pro Solar
  • DC MCB pro SolarDC MCB pro Solar
  • DC MCB pro SolarDC MCB pro Solar

DC MCB pro Solar

Společnost ICHYTI je profesionální podnik zabývající se výzkumem, vývojem a výrobou velkoobchodních dc mcb pro solární energii v oblasti fotovoltaiky. V nových distribučních systémech připojených k energetické síti jsou široce používány fotovoltaické vyhrazené jističe společnosti, fotovoltaické AC/DC slučovací boxy, rozvodné skříně, velké fotovoltaické rozvodné skříně, rozvodné skříně a produkty fotovoltaické ochrany před bleskem. Tyto produkty mají výhody snadné instalace, vysoké spolehlivosti a úplné kvalifikace a jsou široce uznávány a důvěřují zákazníkům po celém světě.

Odeslat dotaz    Stáhnout PDF

Popis výrobku

Čína ICHYTI dc mcb pro solární dodavatele je vhodný pro stejnosměrné obvody se jmenovitým napětím 1000V a jmenovitým proudem až 63A, čímž je dosaženo ochrany proti přetížení a zkratu. Kromě toho lze toto zařízení použít i pro nízkofrekvenční provoz stejnosměrných vedení, jako jsou komunikační a fotovoltaické systémy.



ICHYTI dc mcb pro solární parametr (Specifikace)

Model produktu



NBL7-63

Pól



1P

2P

4P

Rámový proud



63A

Jmenovitý proud

v

6, 10, 16, 20, 25, 32, 40, 50z63A

Jmenovité pracovní napětí

Ue (DC)

300V

500/600/1000V

1000V

Jmenovité izolační napětí

Ui

1200V

Jmenovité impulzní výdržné napětí

Uimp

6 kV

Breaking Capacity

leu

6 KA

Vypínací charakteristika



C

Typ vypnutí



Tepelné magnetické

Elektrická životnost

Aktuální

500 cyklů (63A rám)

Standard

300 cyklů

Mechanický život

Aktuální

10000 cyklů (63A rám)

Standard

9700 cyklů

Kategorie přepětí



III

Stupeň znečištění



3

Ochrana proti vniknutí



IP40 Kabeláž Port IP20

Odolnost proti vlhkosti a teplu



třída 2

Kapacita terminálu



2,5 x 35 mm2

Utahovací moment Svorek



2,0 3,5Nm

Teplota okolí



-30âã+70â

Skladovací teplota



-40âã+85â

Způsob instalace



RÁMUS

Standard



IEC60947-2



ICHYTI dc mcb pro solární funkci

 Skořepina je vyrobena z termoplastického materiálu, plně zakrývá spojovací port a má vlastnosti odolnosti proti nárazu a recyklovatelnosti.

 Přijetí klasického designu tunelového terminálu ve tvaru U, který zajišťuje bezpečné a spolehlivé spojení vedení, super bezpečné.

 Původní systém proudění vzduchu dokáže účinně snížit teplotu mezi sousedními jističi a zajistit tak bezpečnostní výkon okruhu.

 Bezpečnostní rukojeť má klasický a originální ergonomický design, který je jednoduchý a pohodlný na ovládání, bezpečný a spolehlivý.

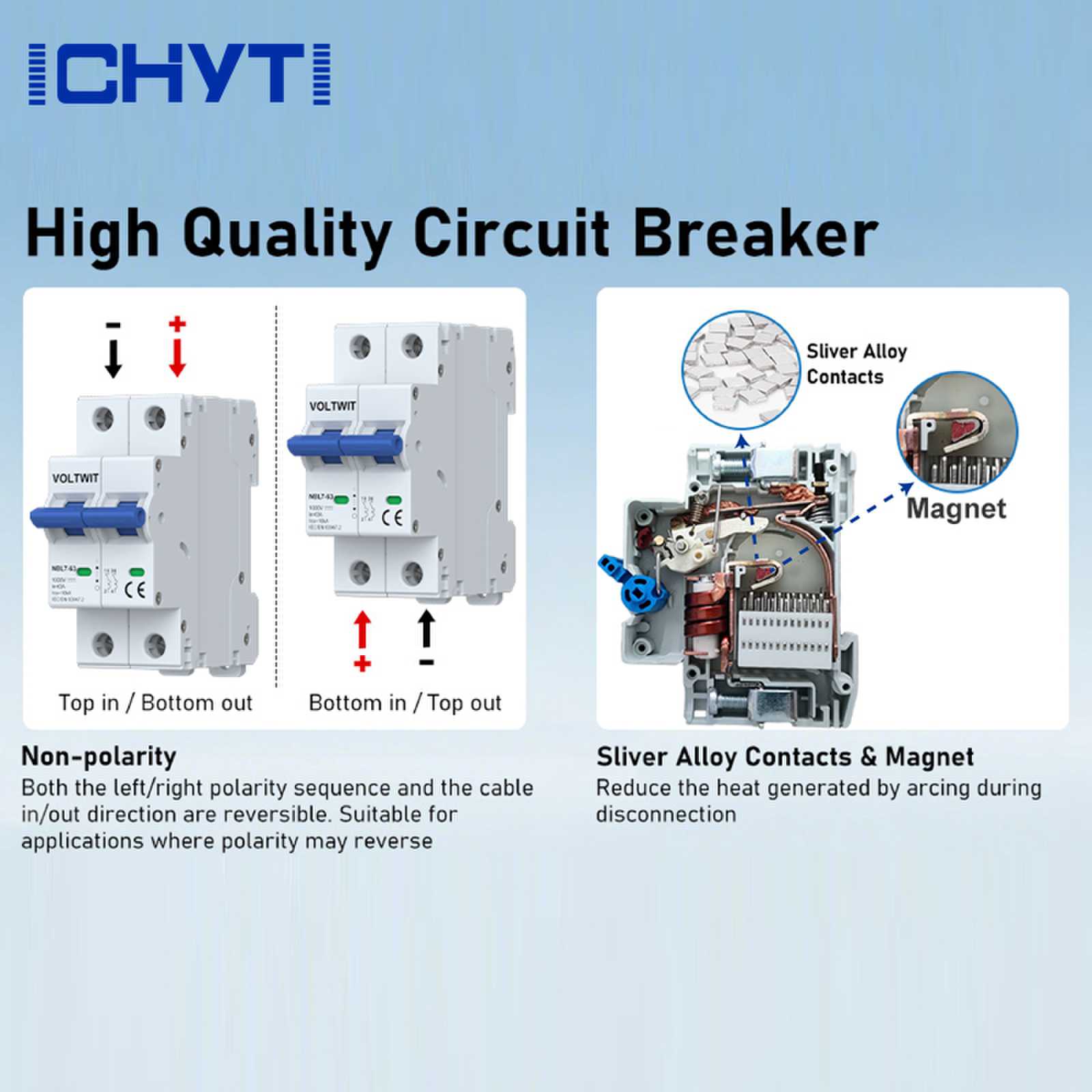

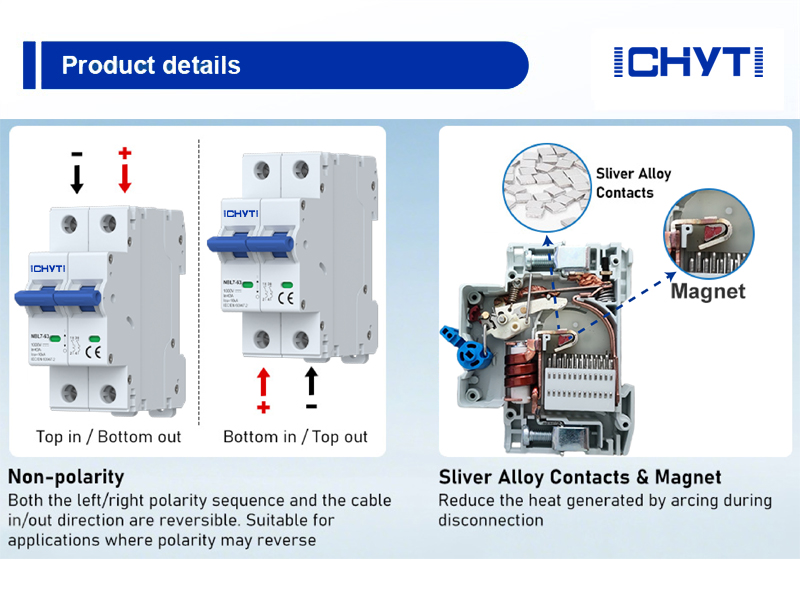

ICHYTI dc mcb pro solární Detaily

 Viditelné červené a zelené kontrolky jsou viditelné.

 Rukojeť je zesílená pro dobrý úchop.

 Použití materiálů zpomalujících hoření PC výrazně zlepšuje bezpečnost.

 Navržené horní chladicí otvory pro lepší odvod tepla.

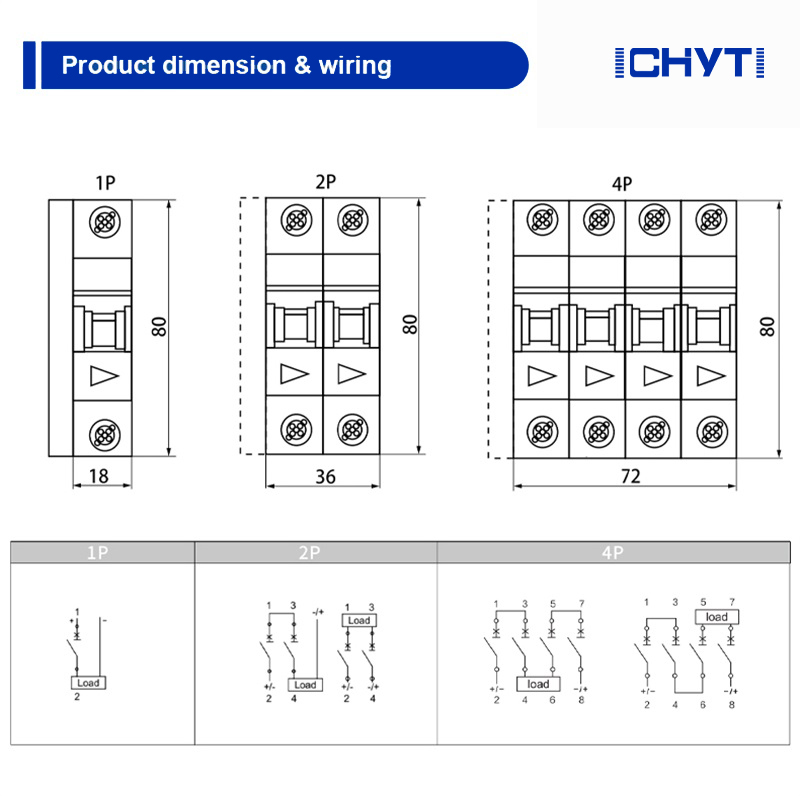

ICHYTI dc mcb pro solární rozměry a zapojení


ICHYTI dc mcb pro solární Pracovní podmínky

 Nadmořská výška místa instalace nesmí přesáhnout 2000 metrů.

 Relativní vlhkost vzduchu v místě instalace nesmí překročit 50 % při maximální teplotě 40 °C. Při nižších teplotách, jako je 20, může přípustná relativní vlhkost dosáhnout 90%.

 Zvláštní opatření je třeba přijmout pro občasnou kondenzaci způsobenou změnami suché teploty.

 Místo instalace by mělo být bez deště a sněhu.

 Kategorie instalace: Kategorie instalace hlavního obvodu jističe je III a kategorie instalace pomocných obvodů a ovládacích obvodů, které nejsou připojeny k hlavnímu obvodu, je II.
