4mm 6mm Pv kabel

China Factory ICHYTI Snadno udržovatelný pokročilý 4mm 6mm pv kabel je obvykle instalován ve venkovním prostředí, proto se doporučuje zvolit fotovoltaický specializovaný 4mm 6mm pv kabel, který prošel ozařovacím zesíťováním. Po ozáření 4mm 6mm pv kabelu vysokoenergetickým elektronovým paprskem se molekulární struktura materiálu izolační vrstvy změní z lineární na trojrozměrnou síťovou strukturu, díky čemuž má vyšší teplotní odolnost. Ve srovnání s nezesíťovanými kabely lze úroveň teplotní odolnosti ozářených zesíťovaných kabelů zvýšit na 90 °C, 105 °C, 125 °C, 135 °C nebo dokonce 150 °C a nosnost kapacita může být zvýšena o 15-50%. Tento typ 4mm 6mm pv kabelu odolá prudkým změnám teplot a chemické erozi a lze jej používat ve venkovním prostředí déle než 25 let.

ICHYTI 4mm 6mm pv kabel Parametr (Specifikace)

Drát	Třída 5, pocínovaný
Izolační materiál	XLPE
Dvojitá izolace
Bez halogenů
Vysoká odolnost proti olejům, tukům, kyslíku
a ozónu
Odolné vůči mikrobům
Odolná proti UV záření
Vysoká odolnost proti opotřebení a oděru
Flam Test podle	DIN EN 50265-2-1 UL1571 (VW-1)
Nejmenší povolený poloměr ohybu	5XD
Teplotní rozsah	-40âã+90â
Barvy	Černá červená

ICHYTI 4mm 6mm pv kabel Vlastnosti

◉ Požadavky na zpomalující hoření v souladu s normami EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 a DIN EN 60332-1-2.
◉ Splňují požadavky norem IEC 61034 a EN 50268 na nízké emise kouře.
◉ Podle norem EN 50267-2-1 a IEC 60754-1 neobsahuje halogenové složky.
◉ Splňují požadavky norem EN 50267-2-2 a IEC 60754-2 s nízkou korozí plynů.

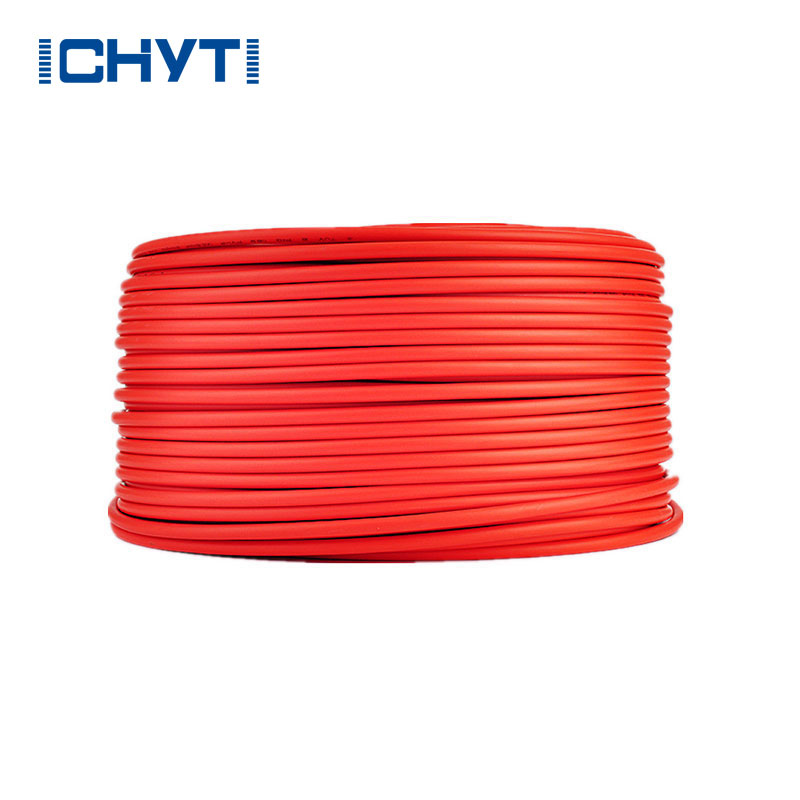

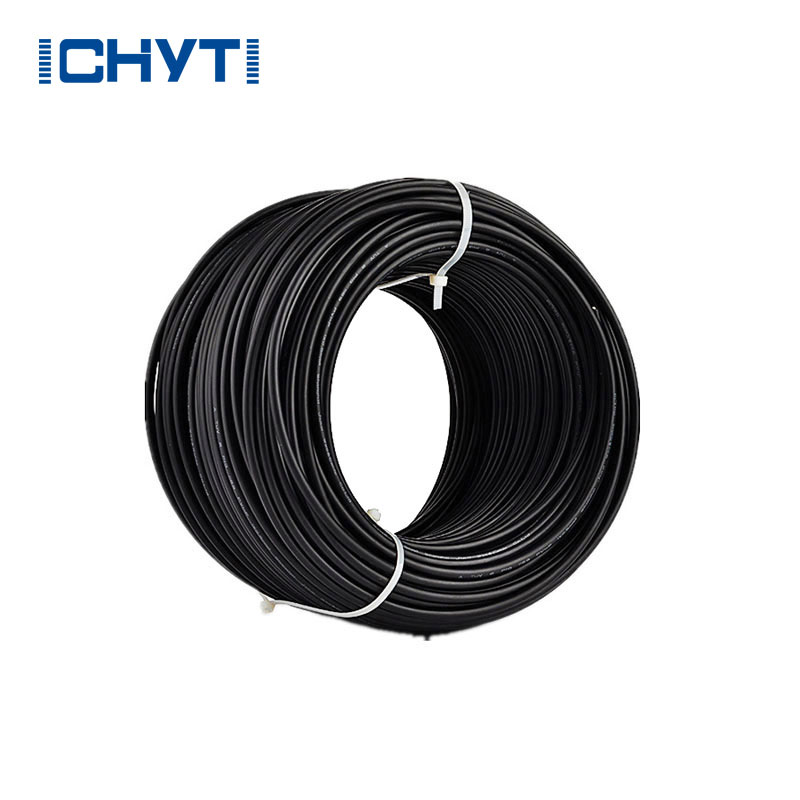

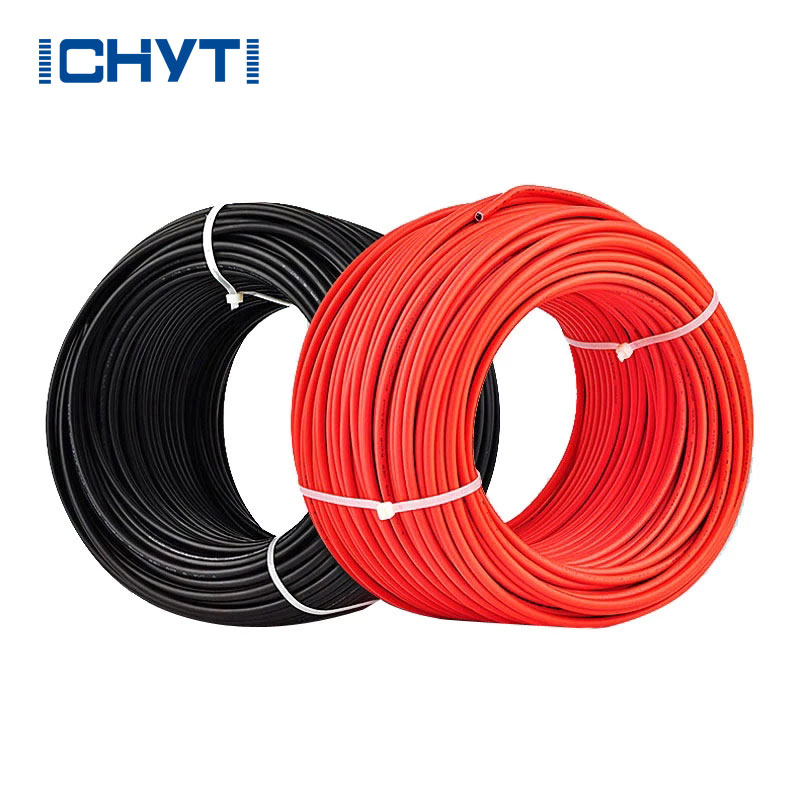

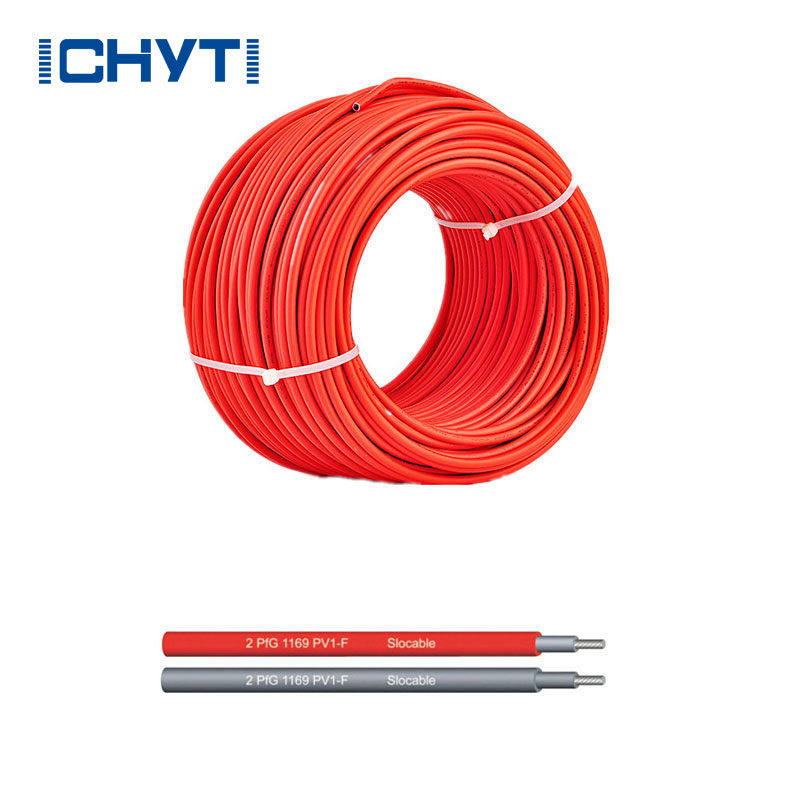

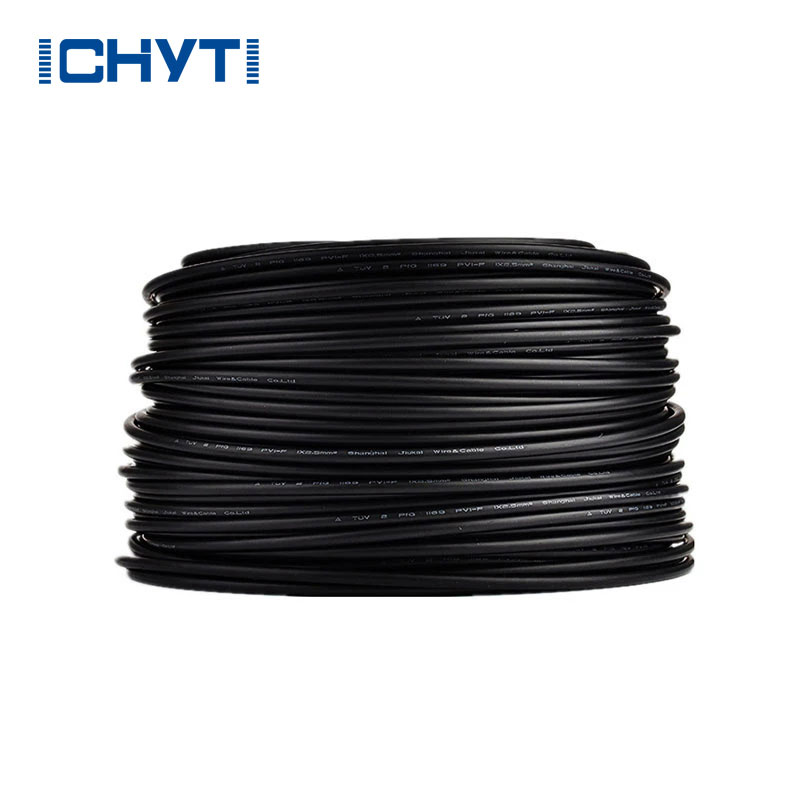

ICHYTI 4mm 6mm pv kabel Detaily a struktura



ICHYTI 4mm 6mm pv kabel Technika zapojení

Obvod fotovoltaického systému je rozdělen na stejnosměrnou část a střídavou část, které vyžadují samostatné zapojení. DC část je připojena ke komponentám a část AC je připojena k elektrické síti. Ve velkých a středně velkých elektrárnách je mnoho stejnosměrných kabelů. Pro usnadnění budoucí údržby by měla být čísla vodičů každého kabelu pevně připojena. Oddělte silné a slabé elektrické vedení. Pokud existují signální linky, jako je komunikace 485, měly by být vedeny odděleně, aby se zabránilo rušení. Připravte si vedení a kabelový žlab pro kabeláž a snažte se co nejvíce neodhalit vodiče. Při kabeláži bude lepší vypadat horizontálně a vertikálně. Snažte se mít kabelové spoje uvnitř vedení a mostu, protože údržba není pohodlná. Pokud existuje scénář, kdy hliníkový drát nahrazuje měděný drát, musí být použity spolehlivé měděné hliníkové adaptérové ​​svorky.
