2 pól 63a Ac Mcb

ICHYTI je profesionální výrobce, který se specializuje na výzkum a vývoj, výrobu a prodej 2pólových 63a ac mcb. ICHYTI v současné době nabízí širokou škálu produktů s 16 různými řadami a více než 600 specifikacemi. S pokročilými výrobními a testovacími zařízeními, specializovaným týmem pro výzkum a vývoj a oddaností vědeckým výrobním procesům a přísným systémům řízení kvality je ICHYTI spolehlivým a důvěryhodným zdrojem vysoce kvalitních elektrických produktů.

Odeslat dotaz Stáhnout PDF

Popis výrobku

https://youtu.be/oHB6RjLBMo4

Dodavatelé z Číny ICHYTI Levné 2pólové 63a ac mcb Made in China je zkratka pro Micro Circuit Breaker nebo Minimal Circuit Breaker a je nejrozšířenějším koncovým ochranným zařízením ve výstavbě elektrických koncových distribučních zařízení. 2pólový 63a ac mcb je vhodný pro jednofázové a třífázové obvody pod 63A a lze jej použít pro ochranu proti zkratu, přetížení a přepětí, včetně různých typů, jako je jednopólový 1P, dvoupólový 2P, třípólový 3P, a čtyřpólový 4P.

Parametr ICHYTI 2 pól 63a ac mcb (Specifikace)

Model produktu	NBT1-63

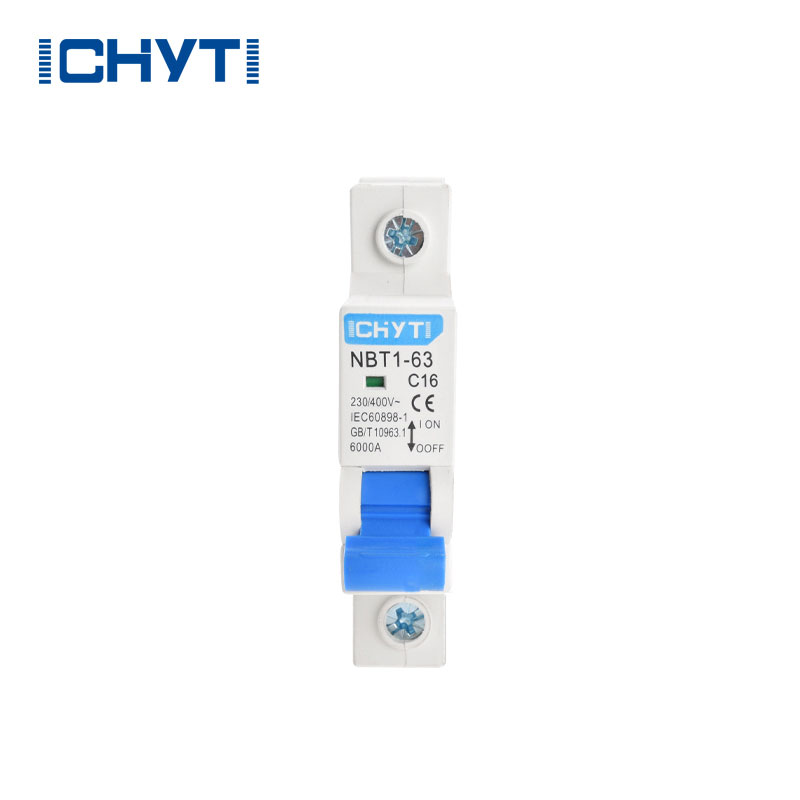

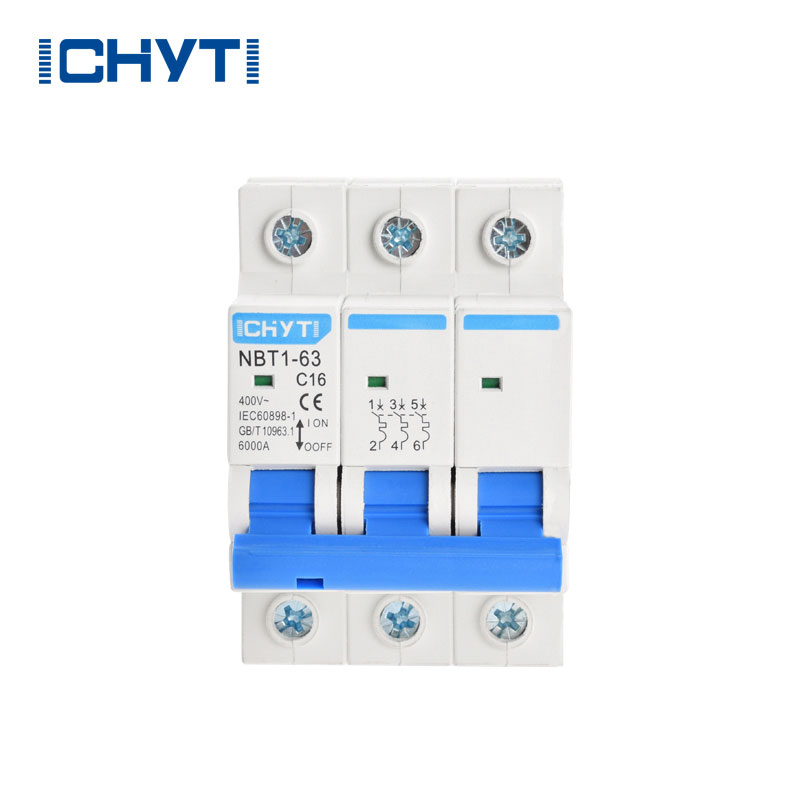

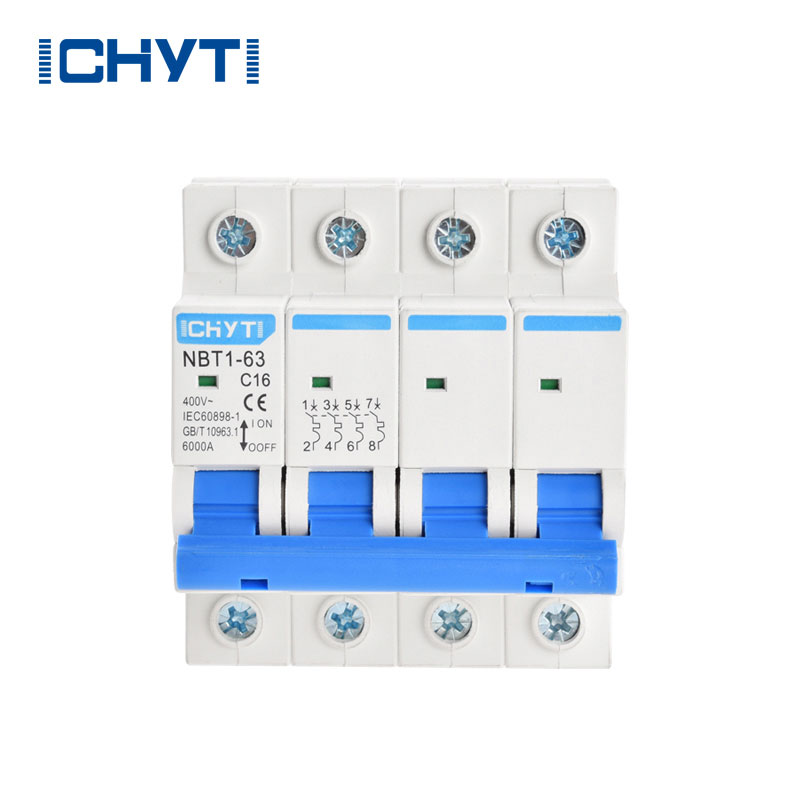

Pól	1P	2P	3P	4P
Jmenovitý proud (A)	6, 10, 16, 20, 25, 32, 40, 50r63
Jmenovité napětí (V)	230/400	400	400	400
Vypínací kapacita (kA)	6
Barva	Bílé a průhledné
Charakteristická křivka	C
Pracovní teplota	-5~+40
Uzavřená třída	IP20
Standard	IEC60898-1
Frekvence	50/60 Hz
Elektrická životnost	Ne méně než 8000krát
Mechanický život	Ne méně než 20 000krát

ICHYTI 2 pól 63a ac mcb Princip činnosti

◉ MCB je typ zařízení na ochranu elektrických terminálů budov, skládající se hlavně z ovládacích mechanismů, kontaktů, ochranných zařízení (včetně nadproudových spouští, tepelných spouští a podpěťových spouští) a systémů pro zhášení oblouku. Ovládací mechanismus může být ručně nebo elektricky zavírán a po sepnutí mechanismus volného uvolnění uzamkne hlavní kontakt. Nadproudová spoušť a tepelná spoušť jsou zapojeny do série s hlavním obvodem, zatímco podpěťová spoušť je zapojena paralelně k napájení.

◉ Když v obvodu dojde ke zkratu nebo vážnému přetížení, cívka nadproudové spouště generuje magnetické pole, které způsobí, že kotva pohltí a spustí mechanismus volné spouště, čímž způsobí rozepnutí hlavního kontaktu. Když je obvod přetížen, tepelná složka tepelného spouště se zahřeje, což způsobí ohnutí bimetalového plechu a tlačí mechanismus volného uvolnění, aby fungoval. Když je obvod pod napětím, kotva podpěťové spouště se uvolní, což způsobí, že se spustí mechanismus volné spouště.
